Ｄ Ｃ 分 享 【２】 －  CMOS∕CCD 結 構 及 色 斑 問 題

攝 影 及 撰 文 ： yt

排 版 ： Sam

CMOS = Complementary Metal Oxide Semiconductor 互 補 金 屬 氧 化 物 半 導 體

該 半 導 體 廣 泛 用 於 微 型 處 理 器 ， 記 憶 體 ， 中 央 處 理 器 及 其 它 相 關 設 備 中 。

1993 年 ， 美 國 NASA 噴 射 動 力 實 驗 室 把 CMOS 半 導 體 應 用 在 成 像 感 應 器 上 。

CMOS 與 CCD 技 術 相 比 之 下 ， 有 幾 方 便 是 十 分 出 色 的 。
1. 低 耗 電 量 使 電 池 使 用 時 間 增 長
2. 低 熱 量 可 增 長 曝 光 時 間 ， 同 時 可 使 電 子 組 件 損 耗 減 低
3. 內 置 感 測 快 門 可 處 理 動 態 影 像
4. 攝 取 速 度 較 CCD 快

基 本 上 ， CMOS ∕ CCD 結 構 上 大 致 相 同 。

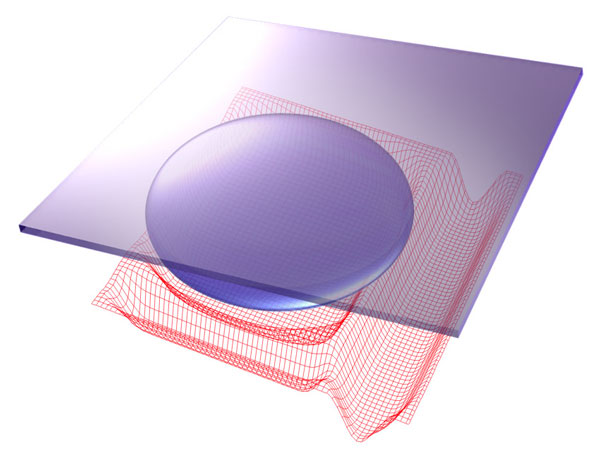

一 . 所 有 CMOS ∕ CCD 陣 列 晶 片 都 安 裝 了 紅 外 線 濾 光 鏡

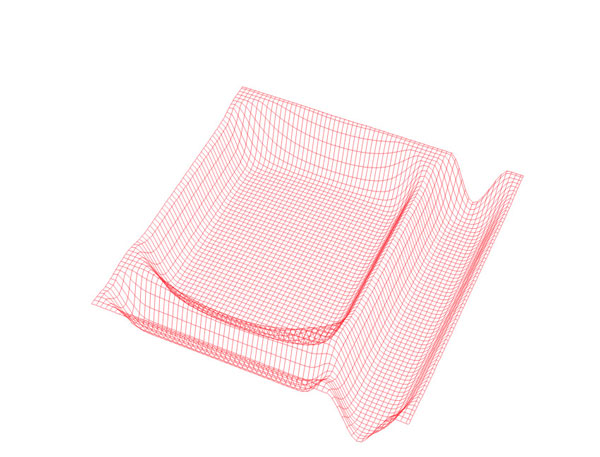

二 . CCD / CMOS 分 為 三 個 區 域 ， 一 個 資 料 集 結 區 ， 一 條 私 家 通 路 ， 一 條 公 家 通 路

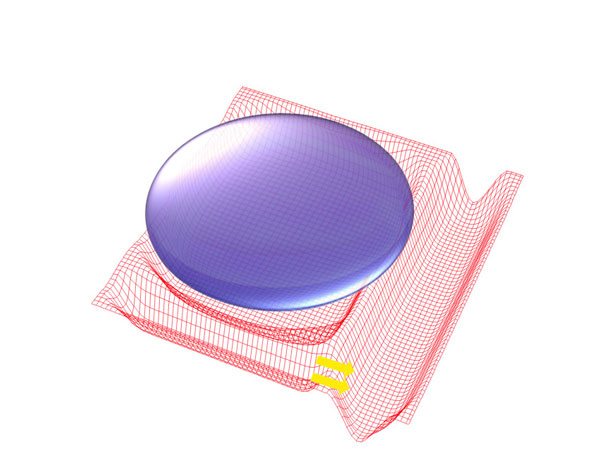

三 .在 資 料 集 結 區 之 上 有 一 塊 聚 焦 聚 焦 鏡 片

四 . 影 像 聚 焦 在 資 料 集 結 區 之 後 ， 資 料 會 先 送 到 私 家 通 路

五. 再 由 私 家 通 路 送 到 公 家 通 路 ， 輸 送 至 CPU 作 運 算 影 像

遮 光 罩 的 應 用

所 以 數 碼 相 機 對 雜 光 的 影 響 特 別 敏 感 ， 只 有 在 這 些 濾 光 鏡 不 受 雜 光 和 塵 埃 影 響 下 ， 才 可 以 發 揮 出 影 像 質 素 。

要 防 止 雜 光 進 入 鏡 頭 的 最 簡 單 方 法 是 使 用 遮 光 罩 ， 在 選 擇 遮 光 罩 要 注 意 以 下 兩 點 。

1. 遮 光 罩 內 部 表 面
- 內 部 平 滑 的 遮 光 罩 會 把 雜 光 反 射 到 鏡 頭	- 內 部 不 平 滑 的 遮光 罩 才 會 把 雜 光 反 射 到 鏡 頭 之 外
2. 圓形遮光罩遮擋效果不及花瓣型遮光罩遮
- 圓形遮光罩
- 花瓣型遮光罩

散 熱 系 統

CCD / CMOS 感 光 體 在 運 作 時 ， 是 會 產 生 熱 量 ， 感 光 體 愈 多 ， 曝 光 時 間 愈 長 ， 熱 量 便 愈 會 增 高 ， 尤 其 是 機 後 有 LCD 影 像 觀 視 系 統 ， 更 容 易 產 生 大 量 熱 能 。 在 熱 量 上 升 的 同 時 ， 影 像 質 素 同 時 會 下 降 ， 在 灰 暗 位 置 會 出 現 大 量 雜 訊 雪 花 。

色 斑 (Color Moire)

用 數 碼 相 機 拍 攝 細 緻 紋 理 的 主 體 ， 如 頭 髮 、 格 仔 紋 恤 衫 等 ， 線 條 上 常 會 出 現 色 彩 斑 斕 的 彩 色 紋 理 （ 成 因 是 每 個 CCD 影 像 感 應 器 的 表 面 ， 並 非 完 全 作 為 感 光 之 用 ， 每 一 感 光 單 元 都 會 將 邊 緣 部 位 作 為 影 像 資 料 傳 輸 的 通 道 ， 這 些 縱 橫 交 錯 的 間 隙 ， 便 是 色 斑 形 成 的 原 因 之 一 。 其 二 是 單 一 感 應 器 只 能 感 應 到 一 種 色 彩 ， 同 時 需 要 從 旁 邊 的 感 應 器 提 供 資 料 來 計 算 正 確 色 彩 ， 在 拍 攝 細 緻 紋 理 的 主 體 時 ， 十 分 容 易 出 現 錯 誤 。 ）

利 用 Adobe Photoshop 觀 看 影 像 ， 縮 細 時 會 不 易 察 覺 ， 如 將 影 像 比 率 提 升 至 100% 或 更 高 時 ， 細 緻 的 瑕 疵 便 會 原 形 畢 露 。

要 避 免 色 斑 出 現 ， 治 本 的 唯 一 途 徑 是 購 買 質 素 較 高 的 數 碼 相 機 ／ 數 碼 機 背 。 暫 時 來 說 ， 只 能 避 免 ， 未 能 完 全 根 治 這 問 題 。 至 於 治 標 的 方 法 ， 筆 者 有 三 種 推 介 ：

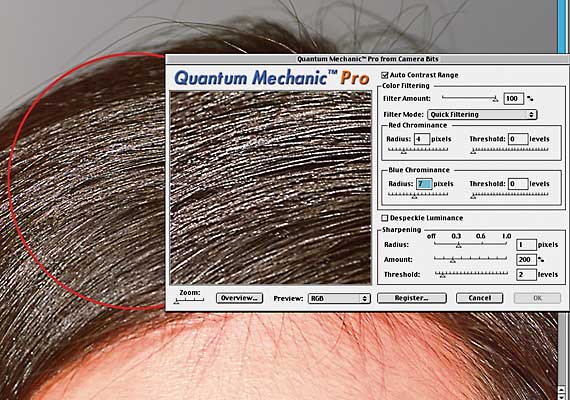

一. 購 買 專 業 用 軟 件 Plug-in :

如 Quantum Mechanic Pro ， 是 最 簡 單 直 接 的 方 法 ， 唯 一 缺 點 是 要 繳 付 費 用 ， 但 卻 是 最 有 效 及 省 時 的 方 法 。 如 以 商 業 攝 影 師 的 角 度 來 說 ， 是 值 得 購 買 的 工 具 。 軟 件 的 網 站 設 有 試 用 版 下 載 。

二. 利 用 Photoshop 圖 像 軟 件 的 Gaussian Blur 功 能 ：

開 啟 拍 攝 得 來 的 RGB 影 像 ， 將 圖 像 模 式 改 為 Lab Color ， 同 時 選 定 A 、 B 頻 道 Channel ， 利 用 Gaussian Blur 功 能 將 圈 選 區 域 的 色 斑 矯 正 ， 最 後 再 作 Sharpen 清 晰 度 矯 正 。 這 方 法 較 為 簡 單 易 用 ， 但 得 出 的 畫 面 色 彩 效 果 會 較 『 浮 』 ， 有 假 的 味 道 。

三. 利 用 Photoshop 圖 像 軟 件 的 Layers 圖 層 及 噴 筆 功 能 :

原 理 和 手 執 相 片 相 同 。 開 啟 影 像 ， 設 定 一 層 新 圖 層 ， 在 圖 層 面 版 欄 選 擇 Color 色 彩 ， 並 將 透 光 度 設 定 50% 。 在 相 關 圖 像 部 位 調 定 噴 筆 油 墨 的 色 澤 ， 便 可 利 用 噴 筆 修 正 法 修 去 色 斑 。 和 上 一 種方 法 比 較 ， 它 的 優 點 是 經 修 執 部 份 的 色 彩 仍 然 結 實 ， 如 功 夫 仔 細 ， 效 果 可 比 美 專 業 執 相 軟 件 。
