[#1] etsang3 - 修復Audio Research D70 後級 (2009-2015) ARC-D70, 這是一部令我很感觸的機...它跟隨著我度過了很多人生起伏, 從2009年到2015年,公司的起伏,健康的起伏,我修機的地方改了有改,搬了又搬, 我也帶著它在身邊或最困難時藏在公司底(HiFi醫院關門時還剩下的兩部Revox, Marantz, 我也帶在身邊), 它很重,我每次搬曾弄傷腰。 年青的機主對我一直的關心,對我責任感的信任,這緣份我不會忘記罷。 其實它來時只是燒了陰極電阻無聲, 當年一星期便修好了。當時聽已經很好聲和musical的,應該修好了可送回。 但當年機主很有禮貌的對我說...(這小弟一向超有禮及尊敬,從不重語氣) "曾Sir,它被人修過一次,我比較它的底部和網上照片不同,它應該比人改了,請你替我把它”還原”好嗎?不勝感激。” 那種誠懇的態度下,我說”改了的咩?好啦" 就這一句"好啦",不能還原,我不會放棄送回機主。 之後找不到線路,找其他的(例如D100)又不似,放下了。之後身體抱恙,常常進出醫院,公司每況愈下,工作壓力大增,人生像跳不出這惡性循環。 年青的機主只耐心等候,過年過節偶有給我問候。其實久不久我也有提力一試的,但ARC往往用線焊及雙面板加上及上手師傅改了很多(他應該也是這科的),跟線路十分吃力,又停了! 去年工作壓力負荷下心臟出了小無病,穩定後看破放下了,人生短短的,要跳出現在的狀況,有生之年做些自己喜歡的事,就要下決心把時間從新安排一下,休息和玩樂的時間不會再讓工作侵蝕。 其中一向想做的,是把跟隨身邊多年難修的機(均要改造的!),一一修好送回機主,完成承諾,它們也是當時的機皇,要令它們再發光發熱 (其實有一些中途拿走了,當中也有些不愉快事,真對不起對方) 言歸正傳。 查得這ARC-D70是2009年3月收下的,2015年12月終於歸還機主。6年後大家再相見很開心,機主還是從前的一樣有禮,尊敬及謙虛。他的DIY功力也深厚了。 我對這部ARC-D70很有感情,還原了留在家聽了多天,也替它從新打磨噴油,機主帶它走時,感覺好像帶走有生命的朋友。 要堤一提ARC公司在2015年把所有正式線路及維修文件在網上公開了,這對我還原這ARC-D70幫助很大。 下載了文件比較,確定這機正式是ARC-D70 MKII 版(推動級用6FQ7) 先看一下低部相的對比,看到上手師傅改了什麼嗎? 多了很多電解電容和水泥電阻呢。 |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-09 21:51 | |
|
[#2] etsang3 - 修復Audio Research D70 後級 (2009-2015) 花了不少時間把改了的線找出來,那麼, 加了的才能一一除去,減了的才能一一加回。 底板上剪了的,才能一一補回。還原和出廠一樣線路。其實供電線路給上手全改了。 ARC-D70MKII 的供電其實是用幾組穩壓線路供電的,但幾組穩壓線路其實是在一組+335V的穩壓線路上加建及以+335V來作”參考”的, 如果不能修復+335V的那份穩壓線路,則所有的穩壓線路就算良好,也不能好好工作。 我估上手師傅就是修不到那份穩壓線路去出+335v(就算+335V穩壓所有零件換新了,也修不好) 這是原裝和改機的方塊圖。 ARC-D70的最高高壓是+570V(整流後非穩壓),它是靠一繞組疊加在+430V上的, 它就是生成+335V的主要部份。這一份修不到, 所有打後的便要改動。上手把+570V飛起, 12AX7和6550和組成的+335V穩壓剪掉,來源索性用大水塘的+430V(整流後非穩壓),用兩枚水泥電阻作分壓器去定出供電電壓, 再在輸出並上電容以減低漣波也減低左右聲道的串音罷。(所以每級的供電電壓比原本設計的低了) 最後,D70能出聲了,以上的改動也可算良心改動,否則機主無得聽歌了。 但世上無免費午餐的, 非穩壓和穩壓是原全不同的音色和分隔度, ARC-D70 SEPP 輸出每膽行65mA BIAS,出聲時絕對會影響+430V的穩定, 打後各分壓器供電的輸出穩定也一樣被影響了。特別是最前端的6DJ8影響音色最大。 所以還原之後,級級用穩壓, 高音清脆,定位明確,動態改善等都通通回復了。原來的D70是那麼好聲的。 |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-09 21:52 |
[#3] etsang3 - 修復Audio Research D70 後級 (2009-2015) 這是改了的地方。(都好大製作) |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-09 21:52 |
[#4] etsang3 - 修復Audio Research D70 後級 (2009-2015) 發覺那份+335V穩壓,是修不好的,就算是把所有的零件換新了,也不是出+335V, 我的出+318V。 當時6550柵極(A)是298V,我把12AX7拔去,外加電壓去(A), 條到(A)=308V時, 6550陰極輸出終於出+335V 從新計算一下,包括12AX7的特性曲線, 也發覺(A)Zener組limiter不道通在高壓下也有少量電流流通, 12AX7內每組三極應該要有1mA電流流通,(A)點便為+308V了。 換了不同的12AX7情況也差不多(顯出我手頭上的,雖不同廠牌,特性是十分[接近的。 要12AX7內每組三極有1mA電流流通,Vbias應該為-2.7 ~ -2.8v |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-09 21:52 |

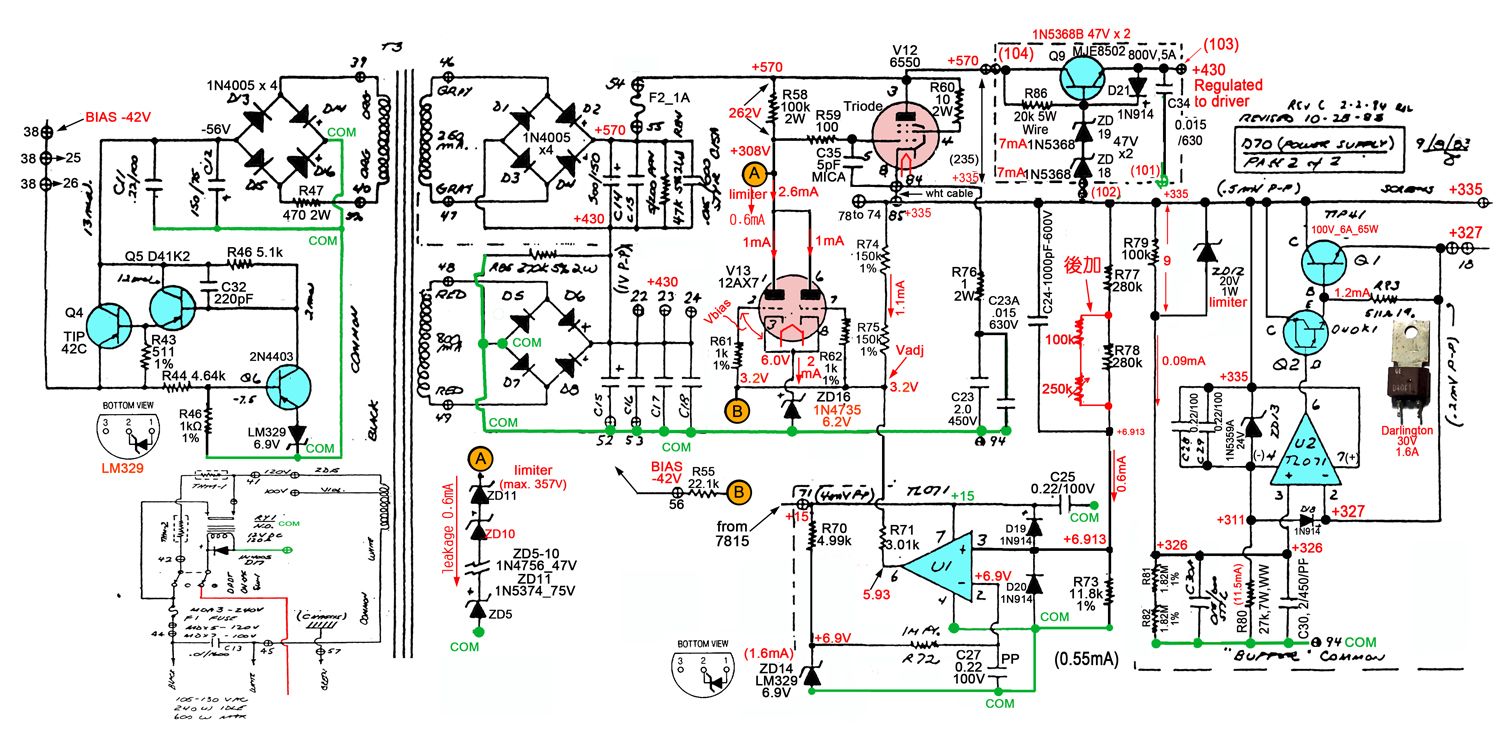

[#5] etsang3 - 修復Audio Research D70 後級 (2009-2015) 觀察+335v穩壓線路,圖中的Vadj決定了12AX7的導通(因Vbias=Vadj-Vzener(6V)), Vadj這一點受-42V bias, +335V輸出通過R74 R75,和U1-TL071 6腳去作蜍鎖定調節, +335V輸出過高時,R77,78,73監察及回輸組合輸入到TL071 3腳會升高, 導致TL071 6腳也升高, Vadj升高, Vbias減少, 12AX7導通多了拉下多些電流, R58電壓降加大,(A)點電壓下降, +335V過高輸出便會回復正常。+335V輸出過低時,以上動作通通反轉。這線路是正確的。但為可修不好呢? 我估是上手師傅放棄的原因。 開開關關試驗,突然一次全正常出現了,穩壓輸出為+335V。之後又不能正常了,輸出偏低。 再看一看所計算的, 便覺得這線路很難穩定去落在原先設計的工作點。原因是.. 1. U1 為開環工作,會十分不穩定 2. 一開電12AX7和6550各為慢及不穩定的導通時間 3. 各級的調節及參考點只流過1mA或更低,稍有旁路零件漏電,線路便崩潰了 如ZD16 6.2v Zener 得從12AX7陰極來的2mA電流, 很難保持穩定。 於是我嘗試加了調較電阻並在R78 280k上,加大負回輸量,也嘗試提升電路反應。 果然情況改善, 調得到每次開機輸出有+335V了。 我估ARC出廠時用了一些不"大路"的12AX7和6550,反彈時間恰巧和線路配合。 一換了原裝的12AX7和6550,線路要作些少改動才能再正常工作。 |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-09 21:53 |
[#6] etsang3 - 修復Audio Research D70 後級 (2009-2015) 再撿查其他各穩壓線路不知什麼原因, Q9 +430V, Q1,Q2 +327V 都燒了。 +430V穩壓板被改了,要從新買零件砌過還原, Q1和Q2原來設計得100V耐壓, 換耐壓700V的,出任何問題下也更安全, 把他們換過後各穩壓通通正常了。 再駁回剪斷了的底板線路,調回DC BAL及BIAS,全機工作正常開聲了。 |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-09 21:54 |
[#7] etsang3 - 修復Audio Research D70 後級 (2009-2015) . |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-09 21:54 |
[#8] etsang3 - 修復Audio Research D70 後級 (2009-2015) 曾sir的好教材。 |
cpyip 正式會員 112.xxx.xxx.220 |
2016-02-09 22:09 |
[#9] etsang3 - 修復Audio Research D70 後級 (2009-2015) 曾sir的技術分享,圖文並茂,即使不懂電子的我也看得津津有味,實良師益友也! 祝願曾sir猴年事事順遂,身體健康! 最後修改時間: 2016-02-09 23:19:59 |
fungfung334 正式會員 183.xxx.xxx.29 |
2016-02-09 23:17 |
[#10] etsang3 - 修復Audio Research D70 後級 (2009-2015) 超正的分享,祝曾sir新年快樂,身體健康. |
hoyc 正式會員 42.xxx.xxx.132 |
2016-02-10 01:39 |
[#11] etsang3 - 修復Audio Research D70 後級 (2009-2015) 祝曾sir身體每天健康 看到止文章只能大讚太有心機去測試 十分認同此耐心 令我又學會修機應有態度 謝謝 |
schmike 正式會員 66.xxx.xxx.212 |
2016-02-10 08:29 |
[#12] etsang3 - 修復Audio Research D70 後級 (2009-2015) 高手,hifi神醫,又學到野,多謝分享 |
r33_kevin 正式會員 119.xxx.xxx.172 |
2016-02-10 09:52 |
[#13] etsang3 - 修復Audio Research D70 後級 (2009-2015) Tsang Sir, 你是 R33 我最敬佩的 c-fu , 祝身體安康!! 照知, 你真材實料之外, 修機有 heart 才最緊要, 老實講, 有幾多個修機的, 有正統工程師 quali, I wonder!! 每次看你的修機記錄, 都是精彩萬分, 亦想到你放下的心血, Carry on, Good Job |
254mm 正式會員 219.xxx.xxx.93 |
2016-02-10 10:01 |
[#14] etsang3 - 修復Audio Research D70 後級 (2009-2015) 多謝各位讚賞。我只是本著"不到最後,永不放棄"的精神罷。 我也敬佩上手師傅改動那麼多去修好它出聲。不竟搵食的,算很有心了。 這裏推介給各師傅Audio Research的download網站。 個人評ARC膽機不是兩三隻膽加一隻choke那樣的機,它往往緊貼當時的半導體技術,把最合理的用在線路上。對本身產品要求十分嚴格,常常出更改版(SP6有A,B,C,D,E那麼多版本),給最好特性的產品給市場。對聲音對製作是好事的用人手焊靚線雙面底板,但對維修則帶來不便。 所以沒有那版本的線路圖,師傅沒心跟出線路,師傅不跟貼半導體技術,修理會很吃力了。 http://www.audioresearch.com/en-us/download |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-10 11:49 |
[#15] etsang3 - 修復Audio Research D70 後級 (2009-2015) 先祝曾Sir身體健康,萬事順利! 看曾Sir的維修貼真係好似返番以前睇無綫電月刊的文章,有晒技術又真係學到維修技巧! 最後修改時間: 2016-02-10 11:55:15 |
user_aaron 正式會員 119.xxx.xxx.65 |
2016-02-10 11:51 |
[#16] etsang3 - 修復Audio Research D70 後級 (2009-2015) 最緊要客人肯放低咁耐 我有時業餘幫人整下 一講話有機會要放三個月d人就唔整 要有好師父都要有好客先得 哈哈 再祝曾sir身體健康 |
schmike 正式會員 66.xxx.xxx.212 |
2016-02-10 12:02 |
[#17] etsang3 - 修復Audio Research D70 後級 (2009-2015) "你這裡是貴寶號?...呢度係咪整HiFi?.."這些心急人 我都說"對不起,你打錯了" |
etsang3 正式會員 58.xxx.xxx.198 |
2016-02-10 13:04 |
[#18] etsang3 - 修復Audio Research D70 後級 (2009-2015) Tsang Sir, 答得好, 呢 D 人心中只有銅臭, 完全唔識尊重技術, 有眼不識泰山。慶幸幫人修機不是為糊口, 純出發係幫網友, 答得好 |
254mm 正式會員 219.xxx.xxx.93 |
2016-02-10 16:20 |
[#19] etsang3 - 修復Audio Research D70 後級 (2009-2015) 好教才,多謝! |
pkluk 正式會員 119.xxx.xxx.121 |
2016-02-10 21:33 |
[#20] etsang3 - 修復Audio Research D70 後級 (2009-2015) #14 <個人評ARC膽機不是兩三隻膽加一隻choke那樣的機,它往往緊貼當時的半導體技術,把最合理的用在線路上 >> 就系哩個原因,考起好多師父,半導體日新月異,好多冇同歩上進就吾識修,加上停產久了,找零件都好大困難,有啲廠重專登把編號抹去,真係天堯得,朋友部D250經幾個師父都冇乎。 ARC走啲咁路線,都系避之則吉好。 有啲師父只董一兩個線路就出黎行走江湖,一䦕口就話部機缐路有問題,吾理三七二十一就改成佢所識嘅線路,體無完膚,小弟領教過。 最後修改時間: 2016-02-10 22:06:23 |
