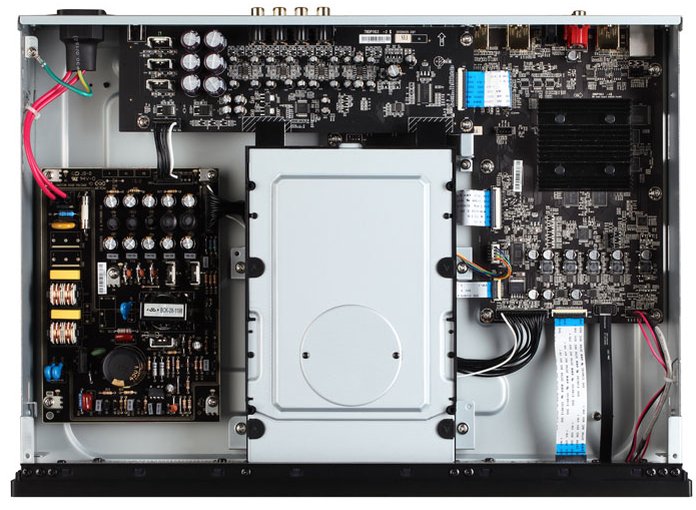

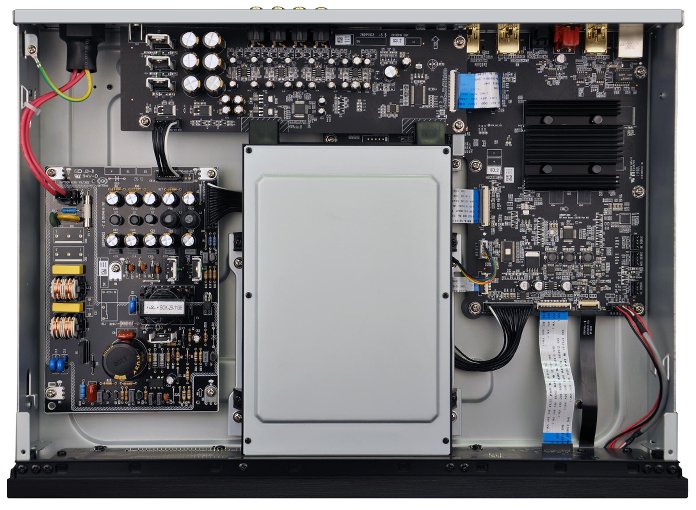

打開新款 BDP-103D 的機蓋，看看 103D 的內部構造，可見後方的「類比音訊電路板」與左側的「電源電路板」和舊款一樣。至於位於中央的光碟讀取裝置頂蓋和 BDP-103 有所不同，不知道有否採用另外的拾訊裝置。

BDP-103D 和 BDP-103 最大差別是位於機箱右側的「數碼音訊及影像主電路板」。要觀看這塊電路板，必須先移去中央上方的「類比音訊電路板」，這塊「數碼音訊及影像主電路板」對外的接線及背板的輸出入端子位置都和 BDP-103 一樣，但整塊電路板上的元件佈局都經過重新設計。

最大分別是影像處理晶片由 BDP-103 的 Marvell QDEO 88DE2750，換成 Silicon Image 的 SiI9616 作本機的視頻處理，再加上 Darbee 的 Altera Cyclone IV 可程式化晶片作超解像處理。

由於核心的影像處理晶片有如此大的改變，所以 BDP-103D 和 BDP-103 的畫質有著完全不同的影像風格，而 BDP-103D 某程度上不應視為 BDP-103 的升級版。

Oppo 廠方也表示，不會因為推出 BDP-103D 而停產 BDP-103，大概廠方推出 D 版目的，是想讓用家根據不同需要而提供多一個選擇。當然，不排除廠方日後會根據銷售數字而改變生產計劃。

除了主機的「數碼音訊及影像主電路板」有不同外，BDP-103D 遙控器把舊款的 3D 按鈕換成 Darbee 按鈕，方便用家在欣賞節目途中隨時按下，就可任意作 Darbee 處理的調整設定。

用家在欣賞影音光碟時，每次按下 Darbee 按鈕，畫面中央下方會出現一個半透明選單，影片持續播放過程裡可按方向鍵作 Darbee 模式挑選與等級調整，也可以直接按遙控器上的紅、綠或藍色按鍵，來改變「螢幕分割」演示、「螢幕漸變」演示或關閉。

我看了不少 BDP-103D 的評測文字，發覺大多集中焦點在新機的 Darbee 處理器上，很少提及 BDP-103D 新採用的 Silicon Image SiI9616 視像處理晶片，我認為這塊影像處理晶片對調校畫面非常重要，不應忽略不提。

下文會對 BDP-103D 新採用的影像處理器再作深入介紹。

---



Darbee Altera Cyclone IV 影像增強晶片簡介：

資深的影音發燒友對 Darbee 這名稱應該不會陌生，DarbeeVision 於 2003 年在美國加州創立，是一家專門研究數碼影像處理的公司，創辦人 Paul Darbee 早在 1972 年已經開始投入 3D 影像技術研究，於影像研發過程中，發現將左、右眼的視差影像合成在一起，再將同一畫框（Frame）的 2D 影像合併之後，就會呈現出非常精細的影像細節，影像形體與物件線條的描繪也遠勝過原本 2D 的原始影像，並且能大幅強化景深效果，因而能創造出接近 3D 的立體感。實際使用時發現，就連動態和對比效果也能大幅提升。

前幾年 Darbee 推出 DVP-5000，令不少發燒友大為興奮，因為只要用這個小盒子連接視像器材的輸出端，就能讓畫質得到大幅度的提升。

Darbee 晶片針對不同訊號源有三種可調模式，允許用家根據個人喜好調校影像效果。這三項模式包括：

1. High-Def 高清模式： 這種模式適用於藍光和其他高品質的視訊源（720p，1080i，或1080p）。它在保留視訊原始面貌同時，為畫面帶來出色的淨度和深度，從而賦予視訊更真實的感覺。


2. Gaming 遊戲模式： 這種模式適用於視訊遊戲，以及電腦為電影和其他視訊生成的圖像（CGI），賦予視訊圖像強大的景深，形成超強的立體清晰圖像，為視訊遊戲愛好者帶來極佳體驗。


3. Full-Pop 全開模式： 這種模式適用於低解析度或低品質的視訊源。它賦予視訊圖像超強的景深和現實感，但可能會導致圖像的不真實和陰影框。

BDP-103D 所內建的 Barbee 處理器參數調整，與 Darbee DVP-5000 並沒有分別，透過最新軟件更新後，BDP-103D 三種模式調整範圍可以由 0 至 120%、每 1% 一格切換（原出廠機器只能以每 5% 一級調整），用家可以根個人喜好調節Darbee 處理視訊的等級，調校自己最喜歡畫面。當 Darbee 級數為 0 時，表示這是直通模式，Darbee 功能將會關閉。

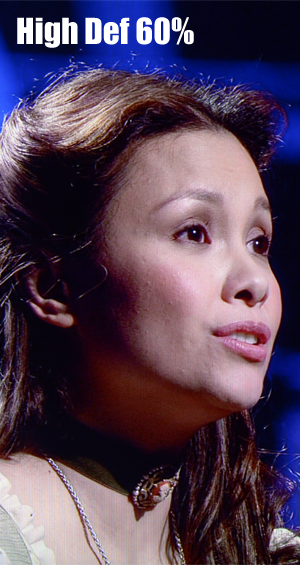

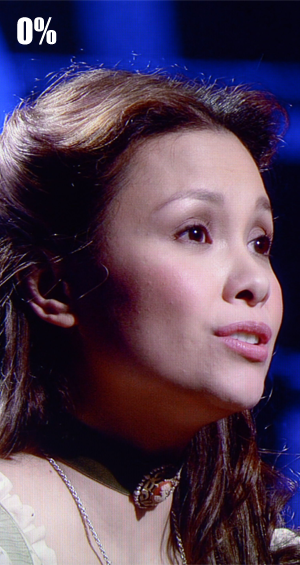

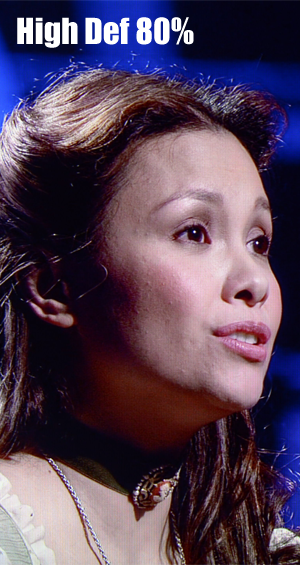

High-Def 高清模式不同調整值的比較：




Silicon Image VRS 視訊處理晶片簡介：

如果是 Oppo 的老用戶，應該對 VRS 晶片不會陌生，前幾年 Oppo 的藍光機 BDP-83 就曾經採用過 Anchor Bay Technology VRS 晶片，後來 Silicon Image 收購了 Anchor Bay Technology，所以說 Oppo 產品並非首次採用 VRS 晶片。

當然，BDP-103D 和 BDP-83 採用的 VRS 晶片並不相同。舊有 Anchor Bay Technology 的 VRS 晶片負責的隔行與縮放處理，BDP-103D 的 VRS 晶片則負責 4K 上轉換、蚊子降噪、視訊平滑化、細節增強、邊緣增強等功能。

1. 4K 上轉換：將任意視頻源上轉換爲 4K（3840 x 2160）分辨率輸出，達到全高清 1080p 畫面的四倍分辨率。


2. 蚊式降噪：蚊式降噪技術可以檢測和消除蚊式雜訊，這是一種由視訊壓縮標準（如 MPEG-2）造成的一種常見壓縮雜訊。由於這些壓縮技術不是無失真壓縮，因此數位電視螢幕顯示的由解碼器重建的視頻存在一些因視頻流資訊損失而造成的雜訊。其中一種雜訊被稱為蚊式雜訊。蚊式雜訊可在標清和高清解析度的視頻中出現，但由於標清視頻的圖元密度較低且圖元尺寸更大，蚊式雜訊在標清視頻中更容易被發現。


3. 視頻平滑化：視頻平滑技術能去除圖像粗糙的邊緣，比如螢幕上像樓梯的對角線，沒有邊緣平滑時會存在階梯效應。數位壓縮、人工縮放、低品質去隔行掃描、或圖像的數碼採樣解析度限制都會導致階梯效應。平滑技術可以創造一個高解析度圖像效果，但不會軟化整個圖像。SiI9616 晶片提供兩種平滑模組。標準邊緣平滑塊在圖像縮放之前處理，可以在原始圖像上刪除所有毛邊；高清邊緣平滑塊在圖像縮放之後處理，可以減少視頻放大造成的毛邊。


4. 細節增強：細節增強可以用來對過度增強的圖像增加細節或減少雜訊，它由一個 8 位元有符號寄存器控制。正數控制從 1 到 16 來增加圖像銳化，負數控制從 -1 到 -16 來減少圖像過度銳化。這意味著如果控制數字是負的，則圖像是低通過濾。控制寄存器的預設值為 0，即不應用任何圖像銳化。


5. 邊緣增強：邊緣增強可用於銳化邊緣或減少過度增強的邊緣，且合適邊緣銳化或邊緣增強只作用於物體邊緣。它仍然使用了一個8位元有符號寄存器控制，就像普通銳化效果，如果控制數字是正數，則物體的邊緣會被增強；如果控制數字是負數，則物體的邊緣會被減少銳化。

Silicon Image SiI9616 晶片與 Darbee 晶片的調整可並行使用，同樣有演示模式方便用家比較調整後的效果。

---

測試時採用的配搭器材及調校心得：

這部 BDP-103D 放在我的影音室內測試，配搭器材方面，投影機採用 JVC DLA-X75，屏幕是 Carada 約 1.5 增益白幕，電視採用 Sony HX950，AV 擴音機採用 Pioneer SC-LX87 及 Yamaha RX-A3030，九聲道揚聲器採用 Klipsch KS-7800-THX 系列揚聲器，超低音採用兩隻 Earthquake MiniMe P12。由於這篇試用心得主要針對「D」版新設的視像功能，所以不會提到聲音效果。

測試時採用了不同類型的軟件，以不同編碼的 Blu-ray 為主，為了測試 BDP-103D 的升頻能力，也用了不少 DVD 來測試，由於文章篇幅有限，我不詳細逐隻影片評論，只集中談談我對調校 BDP-103D 影像的心得。

我在上文已介紹過 BDP-103D 各項新採用的影像處理技術，不過作為用家，相信最關心並非技術資料，而是實際使用時，這些技術能否對提高畫質有實際功效。

我的我答案很清楚：有效的。你選用 Darbee 任何一個模式對畫面加以調整，就可以清楚看到畫面有什麼變化。（參考我隨意挑選一個鏡頭擷取的畫面，你就可以看到分別。）

不過，要調整一個比原生影像更佳的畫面，並非如廣告描述那樣，只要一經 Darbee 調校，畫面就如抹乾淨的玻璃，效果立見。

不是這樣的！

記得有位正使用 Darbee DVP-5000 的朋友對我說，Darbee 對舊片的畫質提升特別有效，實測 BDP-103D 時，我特意試了多隻 DVD，以驗證 Darbee 對 DVD 畫質的改善效果。

起初的測試結果讓我有點失望，因為我發覺畫質根本完全沒有太大改善。

朋友玩家庭影院有豐富經驗，又不是推銷員，不會誇大 Darbee 的效用。不解之際，後來我想，如果單用 Darbee 達不到我原先想像要有的效果，不如再調校一下 SiI9616 晶片各種可調項目，看看畫面會否有不同。

結果花了一點時間，利用 SiI9616 視訊平滑化、細節增強、邊緣增強等不同功能調校畫面，之後才用 Darbee 調校，終於調整到一個比原生畫像理想的畫面了。

這個調校經驗帶出一個問題：就是利用 Darbee 來提升 DVD 的畫面質素，對某些影碟效果很好，但對某些影碟又好像效果不大，原因在哪裡呢？

未解謎之前，如果你家裡有一大堆藍光碟 (不用看 DVD 了，基本上所有 DVD 都採用 MPEG-2 壓縮編碼)，試試翻去背後看看碟片的資料，是不是發覺每隻光碟採用的數碼壓縮技術都有不同？常見的通常有 MPEG-2、MPEG-4 和 H.264/AVC 等。

MPEG-2 是 MPEG 工作群組於 1994 年發行的影片和音訊壓縮國際標準。除了應用於 DVD 之外，早期的藍光碟也常常運用 MPEG-2 技術。

MPEG-4 同樣是一套用於音訊、視訊訊息的壓縮編碼標準。MPEG-4 比 MPEG-2 更先進的一點，就是不再使用宏區塊做影像分析，而是以影像上個體為變化記錄，因此儘管影像變化速度很快、碼率不足時，也不會出現方塊畫面。

而 H.264/AVC 是較新的視訊標準，與舊標準相比，它能夠在更低頻寬下提供更優質視訊，即使只有 MPEG-2 或 MPEG-4 一半頻寬或更少，畫質仍能保持理想。

我的推想（不一定正確）是：不同的影碟採用不同的編碼方式，如果某隻採用 MPEG-2 編碼的影碟因為壓縮過度，而出現蚊式噪聲（Mosquito noise）或方塊效應（Blocking artifacts）時，Darbee 晶片並不能對這類失真情況作出改善。而 SiI9616 晶片反而能改善情況。

那為甚麼同是採用 MPEG-2 壓縮技術的 DVD 或 Blu-ray，採用 Darbee 後畫質提升很明顯呢？我想，理由很簡單，這隻光碟雖然採用 MPEG-2 編碼，但壓縮不嚴重，沒有出現太大的失真情況，所以，Darbee 的後期處理效果便變得明顯。

這個情況套用在 Blu-ray 就比較明顯了，採用 MPEG-2 壓縮的藍光碟，比較少出現蚊式噪聲（Mosquito noise）或方塊效應（Blocking artifacts），用上 Darbee 後，畫質提升甚多。

我的體會是要改善某些舊片的畫質，必須利用 Darbee 晶片和 SiI9616 晶片作針對性調整，通過兩者配合，才能讓畫質有理想的提升。

此外，Darbee 和 SiI9616 屬於後期畫質優化，用家必須先調整好 BDP-103D 亮度、對比度、色調、飽和度和銳利度等基本畫面設定，然後才利用 Darbee 和 SiI9616 優化畫質。

還有，用家必須留意，Darbee 和 SiI9616 的優化畫質功能，只是針對單一軟件作優化，調整後的參數不一定適用於下一隻軟件，所以這項調整功能不是一次就搞定。

從這裡衍生一個問題：你每次觀看一隻光碟時，會花時間重新調校畫質嗎？

如果你的答案是不，我給你的建議是：你想優化某隻光碟時，不妨花點時間利用 Darbee 和 SiI9616 晶片調校，別忘記看完之後，把設定歸零（關掉設定），因為這次調校的參數不一定適用於下隻光碟（當然，也有可能這個調校參數對下隻影碟同樣有效），否則，你下一隻光碟說不定畫質怪怪的。

明白了吧！不是調整一次就一勞永逸的。

經過多次測試後總結經驗，我提醒所有 BDP-103D 的用家和準用家，記緊 Darbee 和 SiI9616 不會改變畫面的亮度、對比度、色調和飽和度，你應該先調整好這幾部分的設定，然後根㯫不同軟件的情況，然後考慮是利用 Darbee 和 SiI9616 各種選項優化畫質。

很多評測文章都有提醒讀者，但刻意地加大 Darbee 處理效果，會讓畫面變得不自然。這個經驗是可以肯定的，你自己試試就知道。

我在段首提到測試時的配搭器材，測試時我同時把 Sony HX950 和 JVC DLA-X75 同時開動，利用 BDP-103D 兩組 HDMI（設定相同，沒有選擇 HDMI 2 優化聲音）輸出同一畫面，發覺同樣的前源設定，不同的顯示器畫面竟然有不同的畫質風格，讀者可以留意一下顯示器視像引擎的影響，注意別人的設定參數不一定適合你用。

Oppo BDP-103D 的特別功能：

如果說 Oppo 的播放機只是畫質出色，和其他同類產品相比，沒有太明顯的優勢，對不起，你根本未清楚 Oppo 的實力。

舉例說，Oppo BDP-103D 能利用 HDMI 輸入讓 Darbee 作影像處理，就很少評測文章提及。

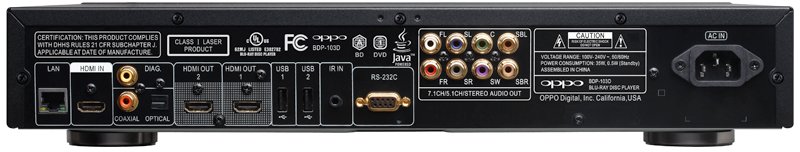

留意 OPPO BDP-103D 的前後面板各有一組 HDMI 輸入，經由它們輸入的前端訊源影像，同樣可利用 Darbee 作影像處理。即是說，你透過 Oppo BDP-103D 的 HDMI 輸入其他媒體播放器或電視機頂盒訊號，也能透過 Darbee 優化畫質。

而 Oppo BDP-103D 透過越獄固件升級，一些被屏蔽了的功能就能開通，其中包括：能支持 BDMV 原盤播放；支持網絡播放，不用加 AVCHD 文件夾；支持 BD、DVD 及 DVD-Audio ISO 播放、支持 SACD 刻錄光盤播放；支持 DVD 及 BD 全區碼播放。

如果你不明白這些功能有什麼作用，很明顯，你是個守法的公民，毫無保留地支持版權保謢工作。當然，我一向支持正版，但作為評測員，有責任向你解釋這些功能是什麼。

眾所周知，DVD、藍光碟和 SACD 音樂光碟都有防盜錄保護功能，不過，這個世界有鎖，自然有鎖匙，這些保護功能早就被破解了。

現時藍光碟被破解後，通常以兩種檔案格式保存，一是 BDMV，二是 BD ISO 檔案，那你現在清楚 DVD ISO 或 BD ISO 是什麼東西了。

至於 SACD 音樂光碟，被破解後一般也以兩種格式保存，一是 DFF 檔案，二是 SACD ISO 檔案，現時除了電腦程式可以直接播放 ISO 檔案外，只有少數播放機（全是國內產品，理由，你明的）可以播放 SACD ISO 檔案。另外，有人把 SACD ISO 檔案燒錄在光碟上，成為 SACD-R 碟片，透過少數能播放 SACD-R 的光碟機，你就能播放一隻理論上跟原裝 SACD 光碟一樣的 SACD-R 碟片了。

不過為了遵守版權規例，Oppo 的更新軟件已屏蔽這些功能。

至於全區碼限制是什麼，DVD 時代已有，這裡不再詳述了。

當然，越獄版固件還有其他功能，不過涉及版權，不方便再多講了。看到這裡，大家應該知道 Oppo 的機器功能有多強大了，你也應該為什麼近年影音評論員都喜歡採用 Oppo 的機器作為參考機了。

---

結論：

BDP-103D 只賣五千多元，相對其他日系產品，價錢不算超出很多，但畫面和聲音都有非常優異的表現，特別是畫面質素，系內旗艦 BDP-105 也不一定勝過它（仍是同一句話，晶片不同，畫像風格有異，要比真的很難），絕對值得推薦。

至於 Oppo 系內三部機，BDP-105 與 BDP-103 的區別是模擬音頻輸出部分，如果你只用於影音系統之上，不用想太多，103 的性價最高。肯花多一千元左右，BDP-103D 的可玩性更強。如果你需要一個宇宙盤，直接上 105 吧，它的模擬音頻部分比 103 及 103D 要好得多了，用它來播放音樂軟件，雖然不能和高級的 CD 機比較，但它的播放效果，對大部分用家，絕對收貨有餘。

當然，廣告圖片暗示只要一用 BDP-103D，一個「鬆郁矇」的畫面會即時提升為清晰無比的畫面，我沒遇到這種情況。我用了 BDP-103D 後，家裡的 DVD 沒有變成 Blu-ray，Blu-ray 也沒有變成 4K 影像軟件。部分軟件畫面有很明顯的改善，部分軟件（特別是一些質素很差的 DVD）用與不用 DARBEE，我都認為畫面差極了。

但我也可以肯定的說，Darbee 是有效的調整畫面工具，不過你最好配合 Silicon Image SiI9616 晶片的調校功能，耐心調整，你會發覺畫面質素有很大改善。至於直通好抑或調整過才好，那是沒完沒了的爭拗，這裡不多說了。

至於我，先買後試，投了 Oppo 信心一票，試用了 BDP-103D 兩個多月，我對這部機讚口不絕，覺得五千多元的價錢物超所值，說真的，市面上哪部藍光播放機比 BDP-103D 好？有你通知我。


後記：

這篇文章早就寫好了，不過我一直對這部機做其他測試（如網絡播放能力），所以遲遲未刊登。文章排好版之後，看見 Oppo 推出 BDP-105D 的廣告。前陣子，不少剛購入 BDP-103 的朋友因「D」版推出，即時出售手上的 BDP-103，損失不少銀兩，早幾個月前 Oppo 還說未有打算推出 BDP-105D，今日竟然……

我知，我知，103D 和 105D 的視頻部分一樣，不過，現在不用別人通知，我知道市面上哪部藍光機比 BDP-103D 好了。


BDP-103D 一般規格：

播放光碟類型	BD-Video、Blu-ray 3D、DVD-Video、DVD-Audio、AVCHD、SACD、CD、HDCD、Picture CD、CD-R/RW、DVD±R/RW、DVD±R DL、BD-R/RE
BD Profile	BD-ROM Profile 5 版本2.5（與Profile 1 版本1.0和1.1相容）
記憶體	1GB（實際可用空間因系統使用情況而異）
輸出	類比音訊：7.1聲道、5.1聲道、立體聲。 光纖/同軸音訊：支援2聲道/ 192 kHz PCM、Dolby Digital、DTS。 HDMI音訊：支援7.1聲道/192 kHz PCM、5.1聲道DSD、Dolby Digital、Dolby Digital Plus、Dolby TrueHD、DTS、DTS-HD High  Resolution、DTS-HD Master Audio。 HDMI視頻：480i /480p /576i /576p /720p /1080i /1080p /1080p24 /4Kx2K、3D幀封裝720p /1080p24。
輸入	HDMI 音訊：支援 5.1 聲道 / 192 kHz 或 7.1 聲道 / 96 kHz PCM、Dolby Digital、Dolby Digital Plus、DTS、AAC。 HDMI 視頻：480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 1080p24 / 1080p25 / 1080p30、3D 幀封裝 720p / 1080p24。 MHL 音訊：支援 5.1 聲道 / 192 kHz PCM、Dolby Digital、Dolby Digital Plus、DTS。 MHL 視頻：480i / 480p / 576i / 576p / 720p / 1080i / 1080p24 / 1080p25 / 1080p30、3D 幀封裝 720p / 1080p24。
音訊特性	頻率範圍：20Hz – 20kHz（±0.05dB），20Hz – 96kHz（-4.5Db ~ ±0.05dB） 信噪比：>115 dB（A 加權） 總諧波失真+噪音：< 0.006%（1kHz at 0dBFS、20kHz LPF）
一般規格	電源：~ 100V – 240V，50/60Hz AC 功率：35W（待機：節能模式下為 0.5W） 尺寸：430 毫米 x 311 毫米 x 79 毫米（16.8 x 12.2 x 3.1 英寸） 重量：4.9 千克（10.8 磅）

BDP-103D 支援檔案格式：

文件類型	格式名	文件副檔名	支援光碟	支援USB	支援DLNA
音頻文件	MP3	.mp3	○	○	○
	WMA	.wma	○	○	○
	AAC	.acc	○	○	○
	M4A	.m4a	○	○	○
	LPCM	.pcm	○	x	x
	APE	.ape	○	○	○
	FLAC	.flac	○	○	○
	WAV	.wav	○	○	○
	MKA	.mka	○	○	○
	OGG	.ogg	○	○	○
視頻文件	AVI	.avi	○	○	○
	MKV	.mkv	○	○	○
	DIVX	.divx	○	○	○
	XVID	.avi	○	○	○
	MPEG	.mpeg/.mpg	○	○	○
	DAT	.dat	○	○	○
	VOB	.vob	○	○	○
	WMV	.wmv	○	○	○
	AVCHD	AVCHD	○	○	x
	OGM	.ogm	○	○	x
	TS	.ts	○	○	○
	MOV	.mov	○	○	○
	MP4	.mp4	○	○	○
	MPEG-PS	.mpg	○	○	○
	MTS	.mts	○	○	○
	M2TS\M2T	.m2ts/m2t	○	○	○
圖片文件	JPG	.jpg	○	○	○
	GIF	.gif	○	○	○
	動畫 GIF	.gif	○	○	○
	PNG	.png	○	○	○
	PICTURE CD	/	○	x	x
	MPO	.mpo	○	○	○

註：○表示支援；×表示不支援
