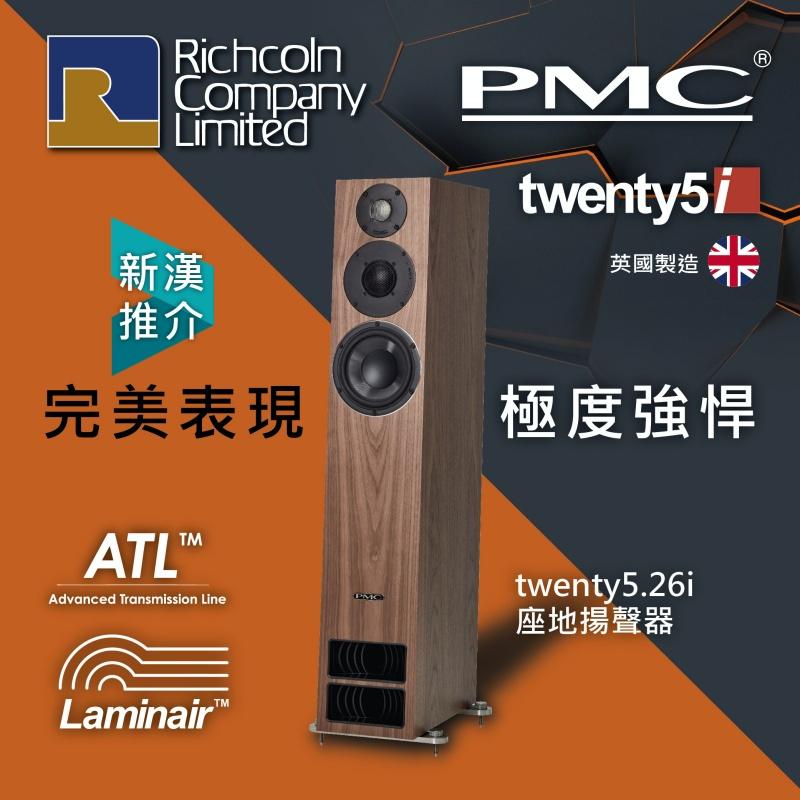

完美表現、極度強悍 – PMC Twenty5.26i 座地喇叭

PMC twenty5i 系列是由上一代 twenty5 改進而來,「i」代表的便是 improved - 進化,在 twenty5i 系列中有多款產品,包含 2 款書架喇叭 twenty5.21i 與 twenty5.22i,3 款座地喇叭 twenty5.23i、twenty5.24i 與 twenty5.26i,另外還有 1 款中置喇叭 twenty5.Ci,若然再搭配 PMC 的超低音,便能組合成一套完整高水準家庭劇院系統。
twenty5 與更新版 twenty5i 兩個系列有幾項變化與技術改進,首先加強了箱體結構,並改進座地喇叭的底座,與地面有更佳的退耦,進一步減低箱體共振並保持音色中性,讓音像清晰度有更佳的表現,音場立體感更強。
新型高音單元
twenty5i 系列使用新的 19mm SONOMEX™ 軟半球高音單元,源於 fact 系列旗艦 fenestria 所使用的高音,由 PMC 與挪威 SEAS 共同研發,並將其安裝在 34mm 懸邊 (roll surround) 正中央,中間負責聲音擴散性,外部則負責大音量傳遞,加上新設計由玻璃纖維複合物製作的超硬 HF 擴散障板與金屬網罩,擴大了適合聆聽範圍。
改變分頻點
twenty5i 系列的另一項改變是分音器,比起上一代降低了分頻點,讓低音單元更能專注於負責的頻率範圍,確保高頻段音樂不受到中音單元的影響,twenty5.26i 的分頻點設定為 400Hz 與 4KHz,為三路設計。複雜的分音器設計以軍用級玻璃纖維作為安裝分頻濾波元件的基板,正確的頻率範圍能輸送至負責的單元上,使用厚銅箔電路板作為訊號傳遞路徑材料,分頻元件由人工精選,喇叭接線柱安裝在對磁性不敏感的不鏽鋼材質上。
迷人的半球體中音
twenty5.26i 是系列中旗艦座地喇叭,箱體由 40mm HDF 高壓板製作,箱體為 5 度向後方傾斜作為各單元的時間及相位矯正。單元除了上述的全新高音單元和 g-weave 低音單元外,26i 是該系列中唯一使用 50mm 軟半球體中音的型號,與旗艦 fenestria 使用的中音單元設計一脈相承,對於聲音的細節與分析能力有大幅提升,有了這個中音單元,使這對 twenty5.26i 也特別受人矚目。
傳輸線的進化設計
傳輸線 (Advanced Transmission Line, 簡稱 ATL) 設計是 PMC 的看家本領,其優點在於重生更自然、更注重細節的聲音,無論聆聽音量大小都能感受到能量充沛的聲音,更能在小尺寸箱體中營造更低的低頻延伸。在設計中,PMC 善用了傳輸式低頻波長 1/4 的長度,管道中的吸音棉能將低頻以上的頻率吸收,維持了低頻的清晰度,且不影響「中/高」頻,並能擴展低頻響應,並讓聆聽者感受到的類似更大型喇叭所發出的聲音,讓低頻延展性在任何音量之下都能維持清晰充足的能量。
結合空氣動力學的反射孔
PMC 的低音反射孔通常設置在前方,不同的地方在於 twenty5.26i 在反射孔開孔處有著圓弧形如葉片般的配置,這是 PMC 的專利技術 Laminair™,是一種空氣力學的導波技術,啟發自於 F1 賽車尾部擾流器,使低頻氣流在經過反射孔時減低氣流噪聲並加速空氣流動速度,在清晰度、低頻動態和分析力都有更好的表現。
聆聽感
聽 twenty5 26i 的聲音極為舒適悅耳,而且分析力和細節絕對是上乘之作,這種水準的聲音已經完全超出這個價位帶的預期,不管您是喜歡聽古典或爵士、搖滾及流行曲,都能夠滿足您的荷刻要求,它的音色、音樂表情、細動態表現、耐聽度都是非常高水準,如果您有機會坐下來仔細聆聽這款 PMC 喇叭,它真的能打動您的心!
了解產品資料請瀏覽: https://bit.ly/2Q7fp5y
產品查詢: (852) 2489 2269
Whatsapp: https://bit.ly/3dw4yc1
Website: www.richcoln.com
Facebook: www.facebook.com/richcolninfo
Shop: richcolnonline.com
Richcoln Home Entertainment Centre
灣仔駱克道 188 號兆安中心 5 樓 (灣仔港鐵站 A1 出口往右步行一分鐘即達)
預約電話: 2489 2269
