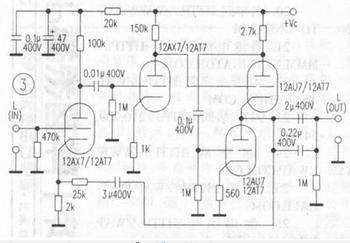

[#41] 畫左塊前級pcb，首次學畫 Update 下個proj 畀各師兄看下先。６層板version 1打好了，洗左HKD800-900有８塊，但因為第一次打net classes個度concept未清所以搞錯左，要打多次，我當交學費。跟住落嚟會出第二版線路應該冇問題，到時會加多個1.27mm 排針去畀fpga芯片做Voltage monitoring．第二，發現搭棚部機的12ax7 屏極只有77V，原本是應該有179V（下面attach左線路圖），要排查一下，所以打算學用LTspice去simulate下先。而我手上的膽已畀晒師傅去度，隻telefunken ecc83已死，而家用住全新JJ ecc 802s 先, ecc82 用緊holland 古董膽。所以應該是線路問題，我畫左個線路圖在下面。第三，FPGA已經設計緊讓I2S直通，已經由fifopi 飛線去FPGA核心板，而FＰＧＡ核芯板燒焊個度1.27ｍｍ 2x40p 的確有少少難度，又要用針筒錫漿，又要熱風槍，淘寶又唔畀運落來香港。我亦設計緊擴充板(1.27mm to 2.54mm)今次一層就OK。入左部ＤＢＯ８１４示波器等緊送落來，準備去度ｉ２Ｓ信號，同埋係Vivado 度開左proj成功行左Bit streaming．現在等緊示波器開工，目標可以直通後開始apply FIR filter 做room correction和可以用200k taps simulate 90%+ 膽聲．感想：而家有個位卡住就係要去學習LTspice軟件要集氣，最近學左好多野個腦就爆。最後修改時間: 2026-03-16 02:48:59		francislee210 新會員 61.xxx.xxx.42	2026-03-16 02:31

[#42] 畫左塊前級pcb，首次學畫

最後修改時間: 2026-03-16 02:39:36

francislee210

新會員
61.xxx.xxx.42

2026-03-16 02:37

[#43] 畫左塊前級pcb，首次學畫
這張圖，有DC 1.6V 在前級輸出。1.6V 是第一級ECC83 陰極電壓。

如果接膽後級，會影響后級輸入膽的bias.

如果接石機，有機會燒叭喇。

原設計是多一粒電容的

WilliamsonAudio

正式會員
203.xxx.xxx.3

2026-03-16 07:28

[#44] 畫左塊前級pcb，首次學畫
那電容應串在回輸去陰極那回路中, 輸出位就唔洗串多個電容, 小弟三腳貓功夫咋

美好日子

會員
116.xxx.xxx.18

2026-03-16 14:54

[#45] 畫左塊前級pcb，首次學畫
正確，輸入最好加返支電阻。

bt99

正式會員
218.xxx.xxx.105

2026-03-16 15:16

[#46] 畫左塊前級pcb，首次學畫
入咗台示波器，原來好多工作點都有問題？點解平12ax7屏極得80v，本身應該要有179v。示波器真係好好用。
你哋講嗰粒電阻我稍後會加返，未有時間睇呀。

最後修改時間: 2026-03-17 01:47:19

francislee210

新會員
61.xxx.xxx.42

2026-03-17 01:40

[#47] 畫左塊前級pcb，首次學畫
最新量度嘅數據原來自己部機工作點電壓全部錯曬，要慢慢排查。

最後修改時間: 2026-03-17 09:14:28

francislee210

新會員
61.xxx.xxx.42

2026-03-17 09:13

[#48] 畫左塊前級pcb，首次學畫
入門門檻仲要有部低失真訊號發生器，
一隻可信賴精準度高電壓表，幾支假負荷電阻 ..

bt99

正式會員
218.xxx.xxx.105

2026-03-17 09:52

[#49] 畫左塊前級pcb，首次學畫
有冇師兄可以畀D solution？
我12ax7的Bias個度，陰極和屏極一直都set唔到正確的工作電壓
如果我B＋係 240 左右到，如果陰極用1K-2K 電阻，電壓係1.3-1.9左右正常，但屏極只有70v左右上唔到去，我屏極去B＋就用150K電阻
我有試過改陰極電阻上到去24k，結果plate 上到180V 正常工作點，但係陰極會被拉高到8-10V，多左好多。

最後修改時間: 2026-04-03 22:39:44

francislee210

新會員
61.xxx.xxx.42

2026-04-03 22:38

[#50] 畫左塊前級pcb，首次學畫
#49 你現在插了什麼膽來調試？

羅密歐

正式會員
219.xxx.xxx.130

2026-04-03 23:13

[#51] 畫左塊前級pcb，首次學畫
JJ803s

francislee210

新會員
180.xxx.xxx.88

2026-04-03 23:43

[#52] 畫左塊前級pcb，首次學畫
#51 知悉。
#41 這圖無法看清楚(取消底色，加強所有符號，字體及線條顏色對比，放大...再上圖)，但如果我沒看錯的話，那幾個電壓值，並不符合歐姆定律。

最後修改時間: 2026-04-04 00:01:44

羅密歐

正式會員
219.xxx.xxx.130

2026-04-03 23:58

[#53] 畫左塊前級pcb，首次學畫
我改了一下個原理圖，現在的數值就是真正我部機的數值。
比起原圖，我現在把B+中間的20K 拿掉, 所以1/2 12ax7 和2/2 12ax7都是share 相同的B＋電壓。

之後都是那個問題，現在陰極太高8V，本來應該tune到是1.3-1.6V左右，如果陰極調低到1.3-1.6, 則屏極會太低。我改陰極電阻改細(e.g. R=1K左右), 陰極會變成1.3-1.6v, 屏極就降下來得返80v左右，如果把陰極電阻升到24k(現在就是這樣)，咁屏極才會上反來接近合適的工作點180V。

量過陰極屏極電阻對地值也沒有問題的。唔知邊個位出左問題。總之我現在沒辦法令到第二楷波hormanic的位置調準

最後修改時間: 2026-04-04 07:27:00

francislee210

新會員
61.xxx.xxx.42

2026-04-04 07:17

[#54] 畫左塊前級pcb，首次學畫
＞#53 師兄,其實可以參考一些其他diy'er的網上分享，也賞試在12ax7 的V-I curve data 畫上自己的load line和bias q-point,看正常否、另外怎樣去測量2nd harmonic和得知不正常,用示波器FFT？

mcc_2001

正式會員
219.xxx.xxx.240

2026-04-04 08:34

[#55] 畫左塊前級pcb，首次學畫
#53 我猜是你的power supply內阻太高，導至屏流變大時，B+電壓就大幅度下降。

羅密歐

正式會員
219.xxx.xxx.130

2026-04-04 09:27

[#56] 畫左塊前級pcb，首次學畫
我隻胆原來係捷克JJ ECC802S先岩呀~ 唔該晒師兄，原來一直插錯12au7落去唔怪得個voltage 差唔遠

francislee210

新會員
61.xxx.xxx.42

2026-04-04 10:10

[#57] 畫左塊前級pcb，首次學畫
無語。

羅密歐

正式會員
182.xxx.xxx.240

2026-04-04 10:59

[#58] 畫左塊前級pcb，首次學畫
其實我早見你在#41寫道，已懷疑你插錯膽，所以昨晚才有此一問。

羅密歐

正式會員
182.xxx.xxx.240

2026-04-04 11:10

[#59] 畫左塊前級pcb，首次學畫
係呀唔好意思呀, 之前買返來的DIY 套件原來佢已經畀錯, 畀住兩隻ecc83 + 12au7x2, 之後就一直誤會左83係12ax7..仲買錯左803s．不過我睇緊12au7的工作點問題, 我睇圖應該陰極最好4-8v呢個range 條線最靚仔個位, 但禾田茂氏佢把屏陰 (第3,8腳) 兩極接埋一齊, 咁咪會偏離左佢原本的工作範圍囉? 陰極冇理由可以去到....

我諗通左啦。因為佢12ax7-＞au7 冇交連! 所以成148V入去Grid．146-148 = -2V 偏壓（由去返正常工作點)，真配服禾田茂真人可以諗到呢一步。呢個就係所謂的SRRP，但我最後都係唔明點解唔把兩邊分開，我覺得會容易點tune。
