| [#14926] RCA OP-5 剛剛有朋友問小弟有沒有RCA OP-3資料?不過其實朋友停傳來的圖片應該是RCA OP-5，此機是RCA於1938年推出的戶外廣播用混音前級放大器! RCA OP-5屬RCA OP系列混音前級放大器的第五代!  |
Pilotrol 正式會員24.xxx.xxx.242 |
2021-07-10 08:29 | |
|
|
|||

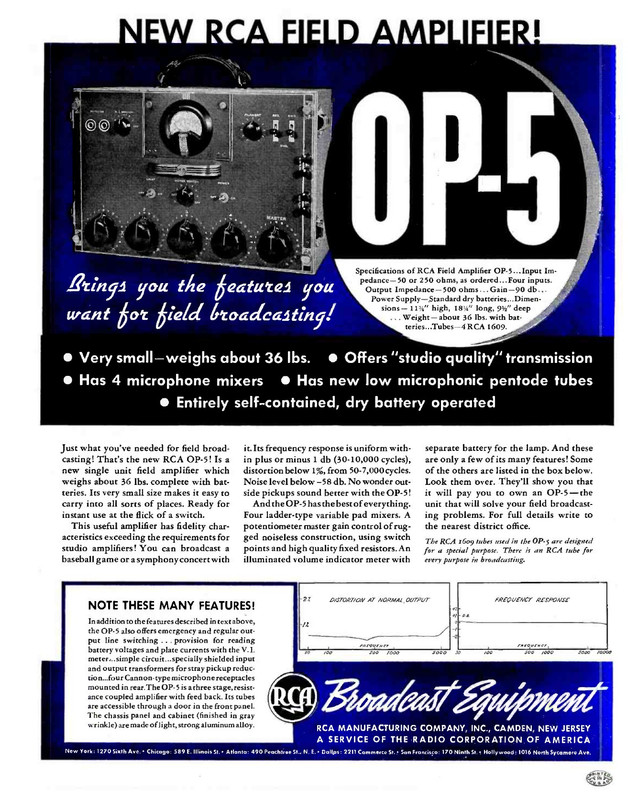

| [#14927] RCA OP-5 1938年RCA OP-5廣告  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 08:35 |

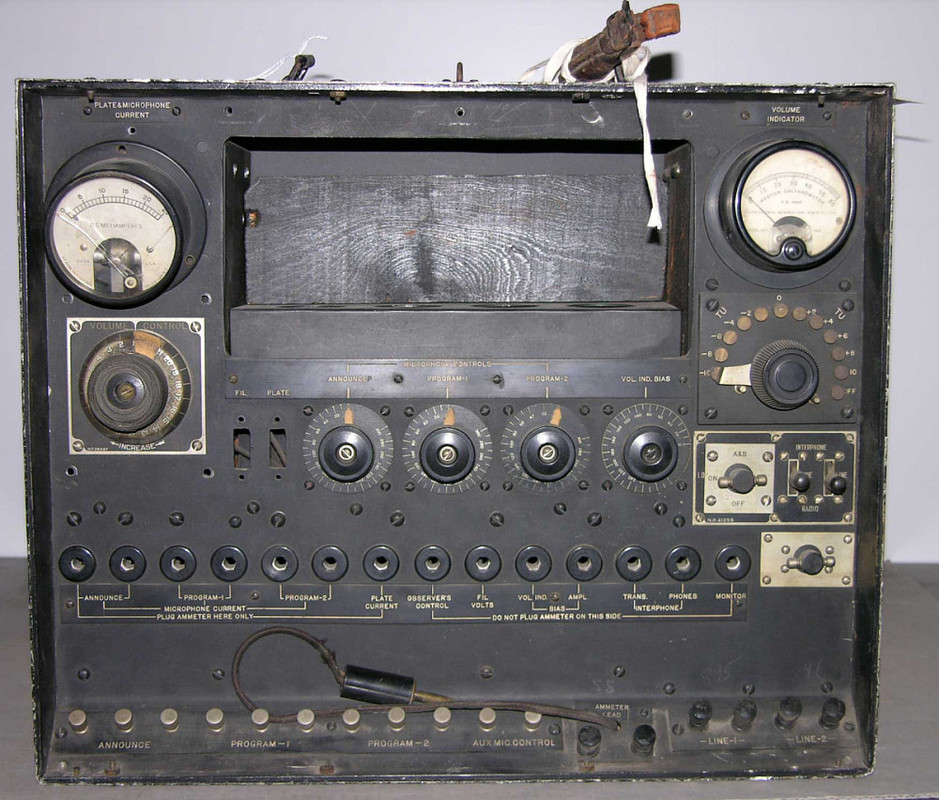

| [#14928] RCA OP系列 RCA OP系列是RCA為NBC最初以Portable Broadcasting Amplifier名稱研發的戶外廣播錄音用混音前級放大器，當年主要是接駁可攜式電磁以作戶外廣播錄音用途!下圖是20年代未第一代的RCA OP-1戶外廣播錄音用混音前級放大器!  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 08:46 |

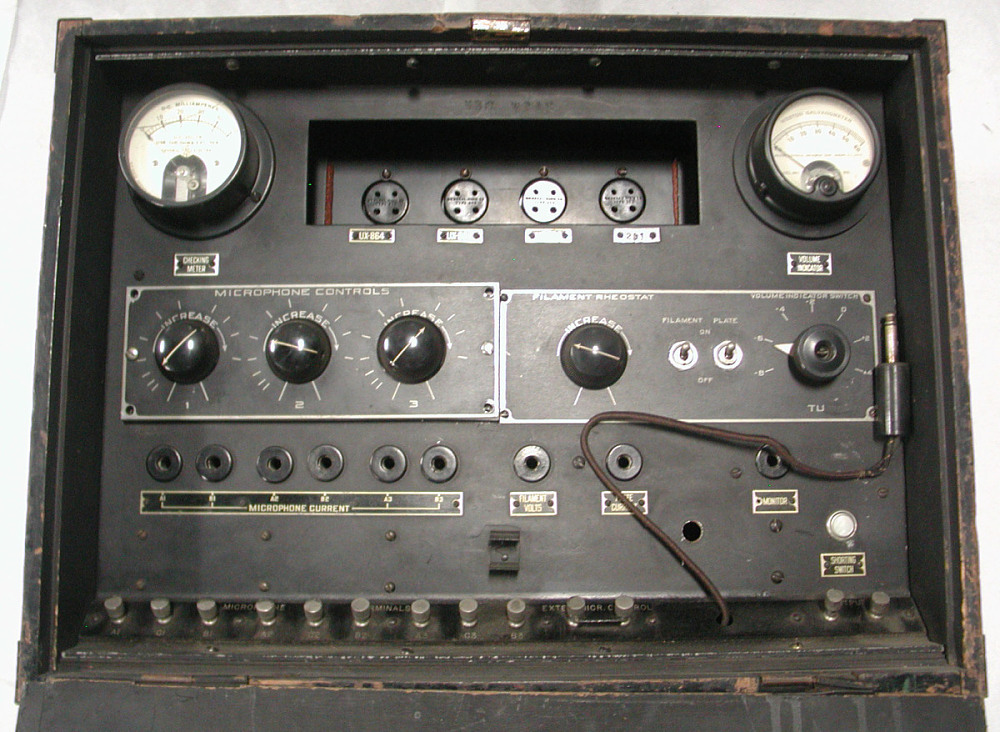

| [#14929] RCA OP系列 第二代的RCA OP-2戶外廣播錄音用混音前級放大器  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 08:47 |

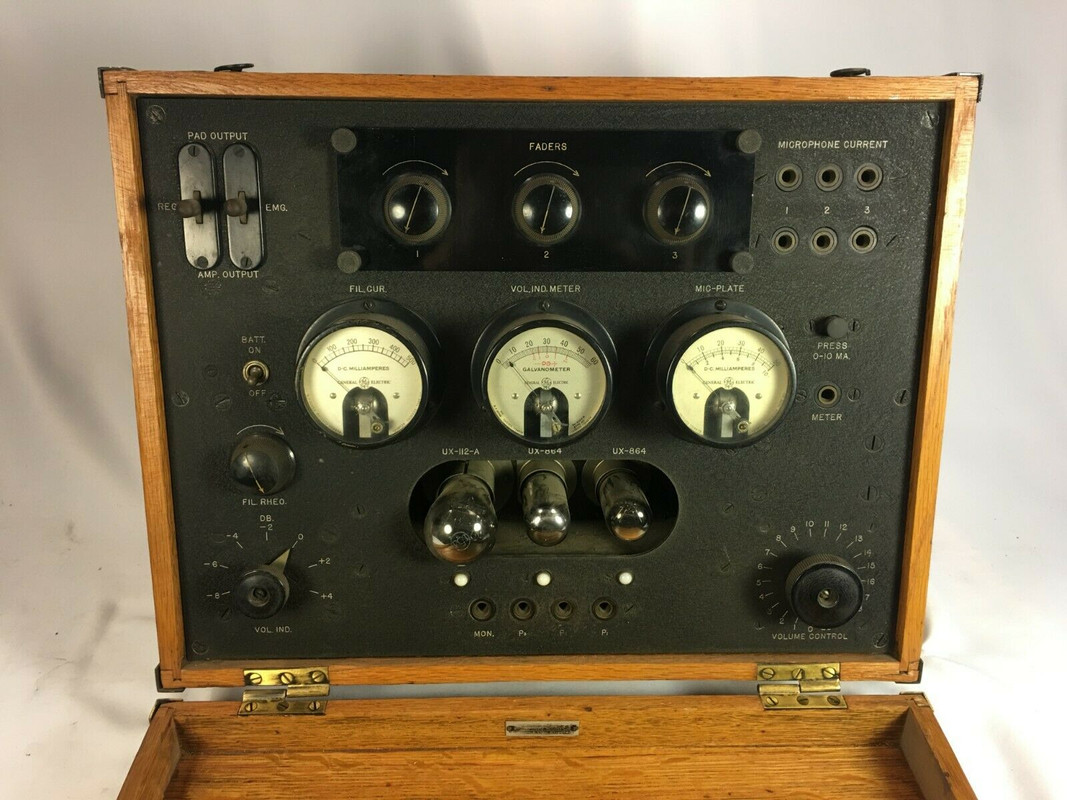

| [#14930] RCA OP系列 第三代的RCA OP-3戶外廣播錄音用混音前級放大器  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 08:48 |

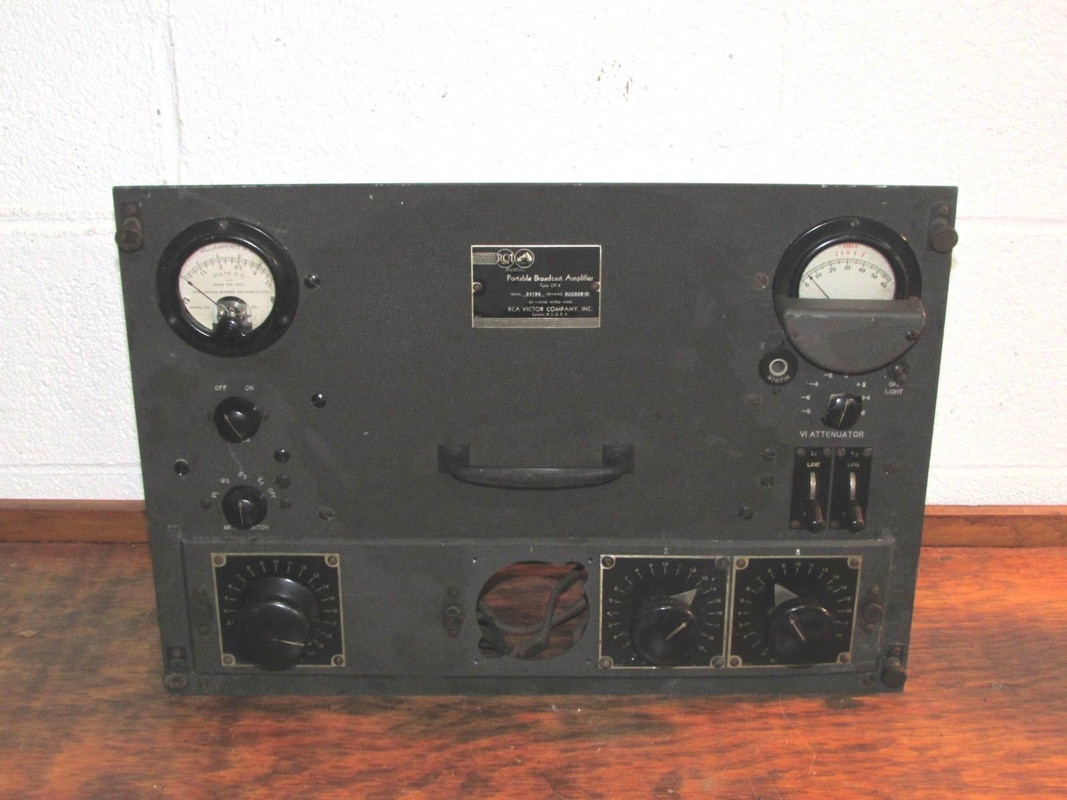

| [#14931] RCA OP系列 第四代的RCA OP-4戶外廣播錄音用混音前級放大器  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 08:49 |
| [#14932] RCA OP系列 第五代的RCA OP-5戶外廣播錄音用混音前級放大器和第六代的RCA OP-6和OP-7戶外廣播錄音用混音前級放大器!當年RCA OP-6和OP-7是分體式設計，Portable Mixer和Portable Remote Amplifier兩個部份是分體式設計，而RCA OP-6和OP-7也是RCA OP系列最後一代!於二戰之後RCA OP系列才被RCA BN系列所代替!  最後修改時間: 2021-07-10 08:55:47 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 08:54 |
| [#14933] RCA OP系列 RCA OP-6 Portable Remote Amplifier  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 09:03 |
| [#14934] RCA OP系列 RCA OP-7 Portable Mixer  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 09:03 |

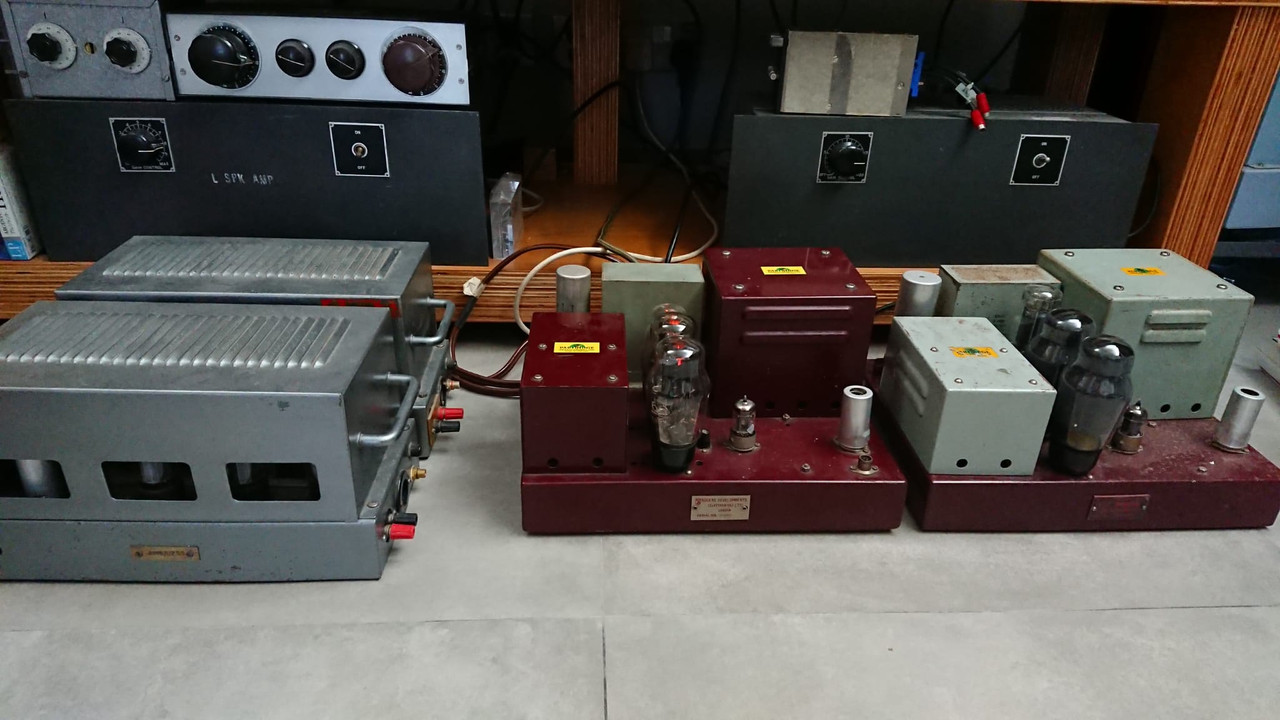

| [#14935] BBC AM8/1 VS Rogers Senior 老友今日準備在家中玩英系大戰,佢送咗幅圖比我!等佢打報告!  最後修改時間: 2021-07-10 10:27:27 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-10 10:26 |
| [#14936] Sound Sales製BBC鑑聽後級放大器 小弟今天想花小小時間講解少少有關Sound Sales生產BBC鑑聽後級放大器的歷史! 英國於二戰後百廢代興，而BBC於二戰前度身訂造BBC鑑聽後級放大器，轉為由音響市場上找尋合適音響放大器型號以改良至BBC鑑聽使用規格。1950年BBC決定向Leak訂購由Leak TL/12後級放大器改良而成的BBC LSM/8鑑聽後級放大器以替代上一代的鑑聽後級放大器BBC MPA/1。BBC主要是把此機安裝在BBC LSM/10鑑聽揚聲器內部右下方的位置作為鑑聽後級放大器用途。 Leak合共為BBC生產了BBC LSM/8和BBC LSM/8A兩代鑑聽後級放大器!直至1957年Leak決定停售Leak TL/12(小弟估計在1956年左右停產)，並把生產線轉為生產新一代的Leak TL/12 plus、TL25/plus和TL/50 plus，於是乎BBC工程部使開始在音響市場上物色合適音響用放大器以替代品BBC LSM/8! 1956年左右BBC決定向Sound Sales訂購BBC LSM/10鑑聽後級放大器以替代上一代的BBC LSM/8和BBC LSM/8A!當年由Sound Sales負責生產的BBC LSM/10，原廠版本為Sound Sales Senior後級放大器，此機是以2支EL34以Ultra-Linear接駁推挽20 Watts輸出!為了乎合BBC規模要求，BBC要求Sound Sales把BBC LSM/10鑑聽後級放大器設計改為以CV1075(專業用KT66)以三極接駁推挽10 Watts輸出，輸出阻抗設定為4 Ohm輸出(輸出變壓器可以選擇15 Ohm輸出)!基本線路是信號先經輸入變壓器昇壓以一支CV2135(專業用EF86)以一段五極作初級放大，再由一支CV455(專業用12AT7)以兩段三極作次級分相並對動一對CV1075推挽輸出，在輸出段有一段負回輸返回初級放大段落!電源供應部份由一支CV378(專業用GZ37)全波整流負責高壓供應!而後期型的BBC LSM/10(Series No.471起)鑑聽後級放大器則改為CV1075以Ultra-Linear接駁推挽設計，供電部份改為由53KU負責，輸入變壓器由體積較大開放式設計，更改為體積較小圓形密封式設計，另外後期型供電部份刪除了握流器設計! 1958年BBC基於BBC Lab實驗試作的LSU12/A鑑聽揚聲器設計而開發出新一代BBC LS系鑑聽揚聲器系列，當中包括用於流動廣播車上鑑聽用的戶外鑑聽揚聲器BBC LS3/1和錄音控制室內鑑聽用的鑑聽揚聲器BBC LS5/1，另外也開發了多用途用鑑聽揚聲器BBC LS1/1(主要是供BBC在寫子樓內作一般節目鑑聽用途)! BBC同時也開發了新一代鑑聽後級放大器以配合新一代鑑聽揚聲器需要，而當中包括BBC LS3/1鑑聽揚聲器專用的BBC AM8/1鑑聽後級放大器、BBC LS5/1鑑聽揚聲器專用的BBC AM8/4鑑聽後級放大器與及BBC LS1/1鑑聽揚聲器專用的BBC AM8/2鑑聽後級放大器! BBC AM8/1鑑聽後級放大器的設計是基於後期型BBC LSM/10的設計為基礎，此機是EL34以Ultra-Linear接駁推挽設計15 Watts輸出，輸出阻抗為25 Ohm!基本線路是信號先經輸入變壓器昇壓以一支CV2901(專業用EF86)以一段五極作初級放大，再由一支CV492(專業用12AX7)以兩段三極作次級分相並對動一對EL34 從Ultra-Linear接駁推挽輸出，在輸出段有一段負回輸返回初級放大段落!而電源供應部份是由一支GZ34全波整流負責高壓供應!後期型BBC AM8/1(Series No. 157起)次級放大的CV492(12AX7)更改為使用ECC81(12AT7)，而偏壓與交連設計也有些改動! 當年BBC把BBC AM8/1訂單分別交由Sound Sales負責生產和Clarke & Smith(HMV/EMI的Hi-Fi產品生產商)負責生產! BBC AM8/4鑑聽後級放大器同樣是EL34以Ultra-Linear接駁推挽設計15 Watts輸出，輸出阻抗為25 Ohm，不過此機最特別地方是在輸入變壓器之後加入了Equalizer作為配合BBC LS5/1重播曲線修正!基本線路是信號先經輸入變壓器昇壓以一支EF86以一段五極作初級放大，再由一支ECC81(12AT7)以兩段三極作次級分相並對動一對EL34 從Ultra-Linear接駁推挽輸出，在輸出段有一段負回輸返回初級放大段落!而電源供應部份是由一支GZ34全波整流負責高壓供應!後期型BBC AM8/4(Series No. 206起)次級放大的ECC81(12AT7)更改為使用ECC83(12AX7)，而偏壓與交連設計也有些改動!當年BBC還有推出BBC AM8/4A鑑聽後級放大器，主要是用於推動BBC LS1/2鑑聽揚聲器，而BBC AM8/4A和BBC AM8/4主要分別是Equalizer設計有所改動(修正LS1/2的重播曲線)!事實上BBC AM8/4只要拆除Equalizer均衡器部份也可以用於推動BBC LS3/1鑑聽揚聲器之用!BBC AM8/4和BBC AM8/4A主要是外判由Sound Sales負責生產! BBC AM8/2鑑聽後級放大器是以Mullard 3-3線路設計為依歸，以EL84單端設計3 Watts輸出，輸出阻抗為3 Ohm!基本線路是信號輸入後由一支EF86以一段五極作初級放大並對動一支EL84 單端輸出，在輸出段有一段負回輸返回初級放大段落和一段負回輸返回輸出管的簾極!而電源供應部份是由一支U709(6X4)全波整流負責高壓供應!早期型BBC AM8/2主要是由Sound Sales負責生產!而後期型BBC AM8/2(Series No. 186起)主要設計改動是由DC coupling設計改為AC coupling，另外偏壓和負回輸設計也有少許改動!當年BBC AM8/2可細分為BBC AM8/2和BBC AM8/2A兩個型號，BBC AM8/2A主要是在輸入段作出設計改動以減低干擾!當年BBC主要是早期型BBC AM8/4訂單交由Sound Sales負責生產! 有一點要特別注意的是除了BBC LSU/10輸出變壓器可以作4 Ohm或15 Ohm輸出外，BBC AM8/1和BBC AM8/4輸出變壓器只有一組25 Ohm輸出，而BBC AM8/2輸出變壓器只有一組3 Ohm輸出!所以在揚聲器阻抗匹配上要留意! 下圖為BBC LSM/10!  最後修改時間: 2021-07-12 09:38:31 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-12 09:35 |
| [#14937] Sound Sales製BBC鑑聽後級放大器 Sorry第一段Typo打錯LSM/10...BBC主要是把此機安裝在BBC LSU/10鑑聽揚聲器內部右下方的位置作為鑑聽後級放大器用途。 最後修改時間: 2021-07-12 18:11:29 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-12 18:11 |

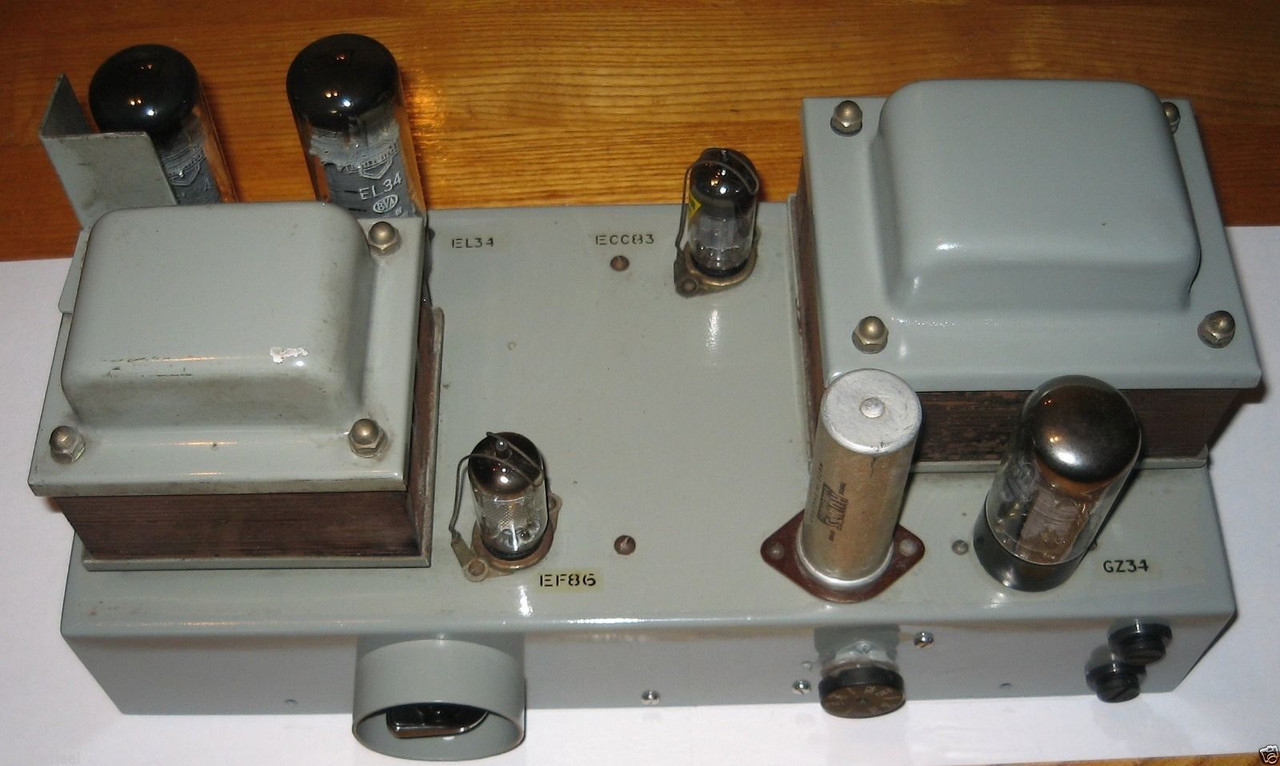

| [#14938] Sound Sales製BBC鑑聽後級放大器 Clarke & Smith版本的BBC AM8/1鑑聽後級放大器  最後修改時間: 2021-07-13 07:25:18 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-13 07:16 |

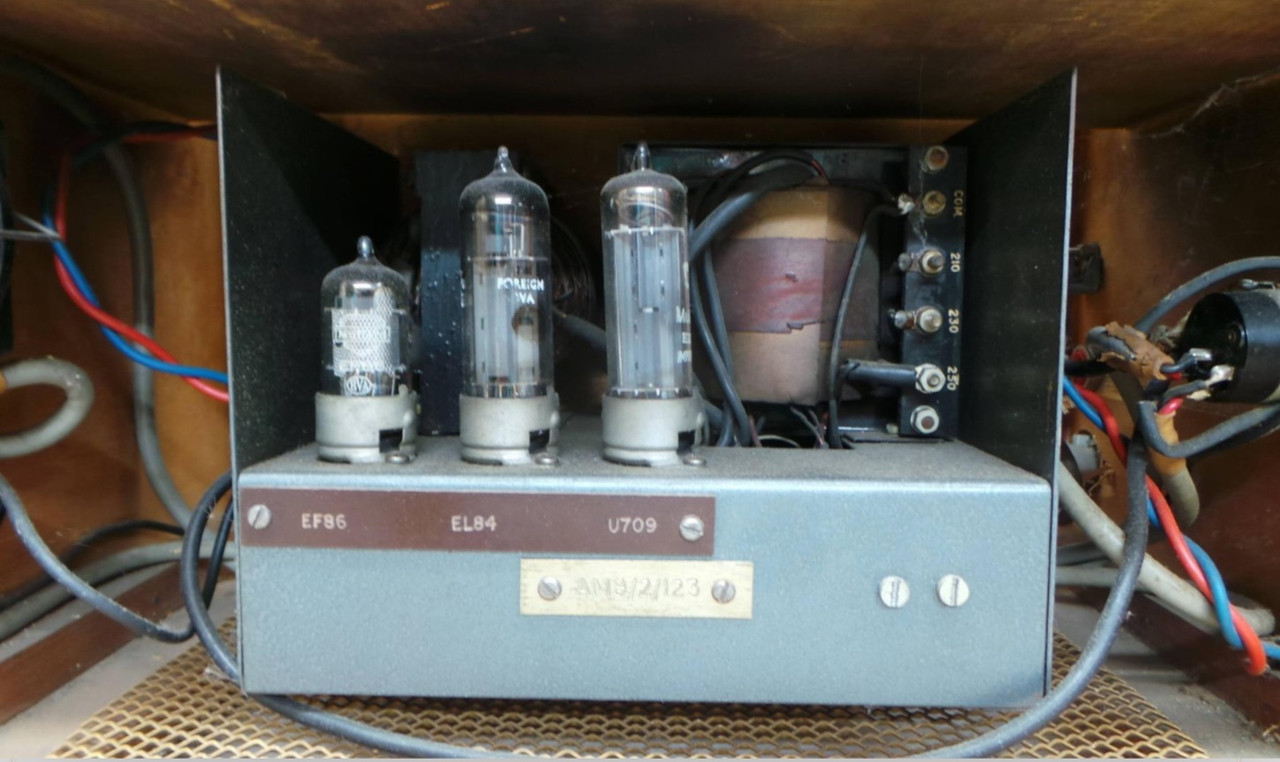

| [#14939] Sound Sales製BBC鑑聽後級放大器 Sound Sales版本的BBC AM8/2鑑聽後級放大器  最後修改時間: 2021-07-13 07:25:09 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-13 07:24 |

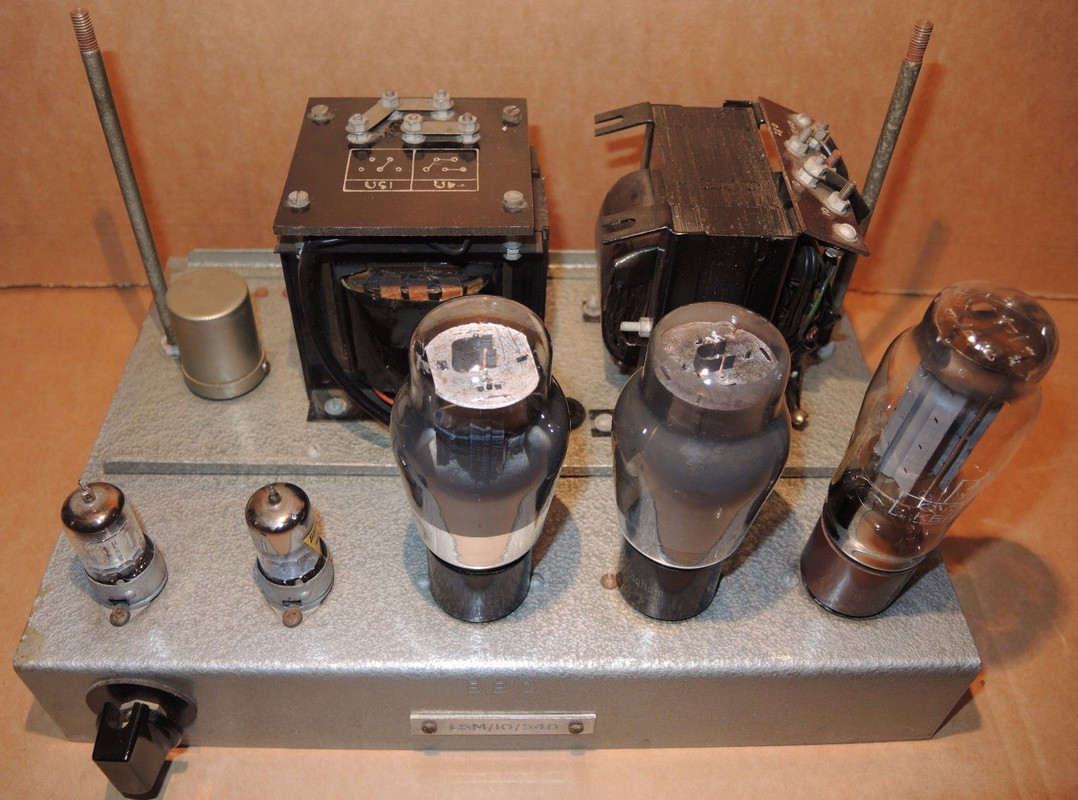

| [#14940] Sound Sales製BBC鑑聽後級放大器 早期型Sound Sales製BBC LSM/10鑑聽後級放大器 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-13 07:29 |

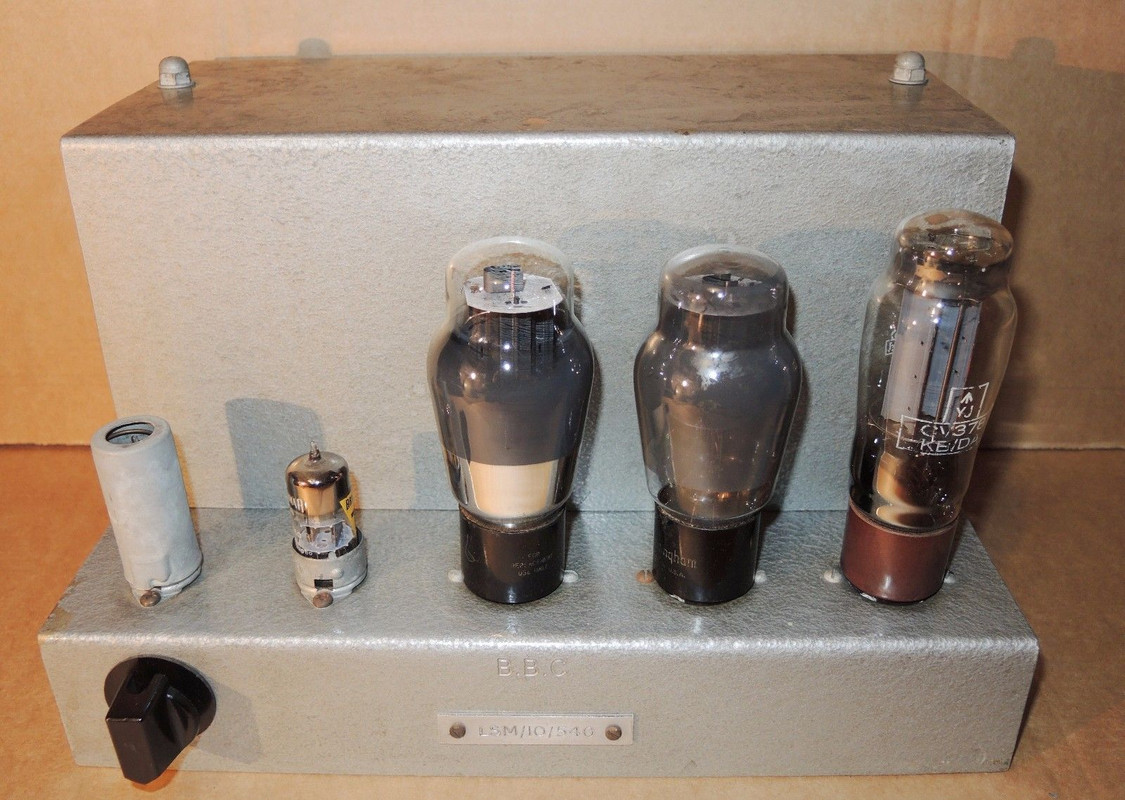

| [#14941] Sound Sales製BBC鑑聽後級放大器 後期型Sound Sales製BBC LSM/10鑑聽後級放大器  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-13 07:30 |
| [#14942] Sound Sales製BBC鑑聽後級放大器 Sound Sales製BBC AM8/4鑑聽後級放大器  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-13 07:34 |
| [#14943] Armstrong 221 Armstrong 221是Armstrong於1965年推出的立體聲合併放大器，晶體管和真空管合併放大設計，輸出放大段以ECL86推挽設計每聲道10 Watts輸出!  最後修改時間: 2021-07-14 08:51:14 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-14 08:48 |
| [#14944] McIntosh 50W-2 McIntosh 50W-2是McIntosh於1951年推出的第二代期艦後級放大器，6L6 Unity Coupled接駁推挽50 Watts輸出!由Frank McIntosh和Gordon Gow 設計的McIntosh 50W-2基本上是McIntosh第一代期艦後級放大器McIntosh 50W-1的改良型。繼承McIntosh 50W-1的分體式電源設計和巨形Unity Coupled變壓器依然是McIntosh 50W-2最大賣點，McIntosh 50W-2現時也是市面上相對流量較多的McIntosh早期作品!  |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-15 07:46 |
| [#14945] Cinema Engineering 6511 最近和老友Johnny傾開佢幾年前買入咗一對Cinema Engineering 6511，問小弟可否講少少歷史背景! Cinema Engineering 6511是Cinema Engineering於1949年推出市場的Program Equalizer，此機高音鋒值為5000Hz，而低音鋒值為100Hz! 高低音控制每格升降為3db，最大升降幅度為9db! 輸入輸出阻抗為500~600 Ohm! 其實當年呢套Equalizer是用於Capitol Records Studio第一代Custom Mixing Console之上(每組咪輸入聲道都有一套)! 絕對屬珍品級Program Equalizer!  最後修改時間: 2021-07-16 07:23:21 |
Pilotrol 正式會員 24.xxx.xxx.242 |
2021-07-16 07:11 |
